10.4 JS脚本自定义采集协议

　　当找不到合适的采集协议时，我们还可以通过JS脚本来自定义采集协议。

　　首先要在设备的文档上找到读寄存器数据命令，然后根据文档中命令格式向设备发送报文，设备接收到正确的命令报文后，就会返回相应格式的报文，从设备返回的报文中就可以采集到数据。

　　下图为威胜DTSD342电表的文档，可以看到采集ABC三相电压的命令报文格式如下：

　　从文档发送信息得到：01H 03H 10H 00H 00H 03H 01H 0BH (H为16进制)

　　从而得出命令报文为：[0x01, 0x03, 0x10, 0x00, 0x00, 0x03, 0x01, 0x0B]（0x表示16进制）

　　注：如果设备文档中给出的指令不是16进制的，而是一个字符串，例如：“G1” ，这时就需要把G1转成16进制的ASCII码，可以通过ASCII码表来查出“G” 和 “1”的16进制代码，见本节最底部的《ASCII 编码一览表》。

　　从ASCII 编码一览表可得： G=0x47 ，1=0x31， 所以命令报文为：[0x47, 0x31]

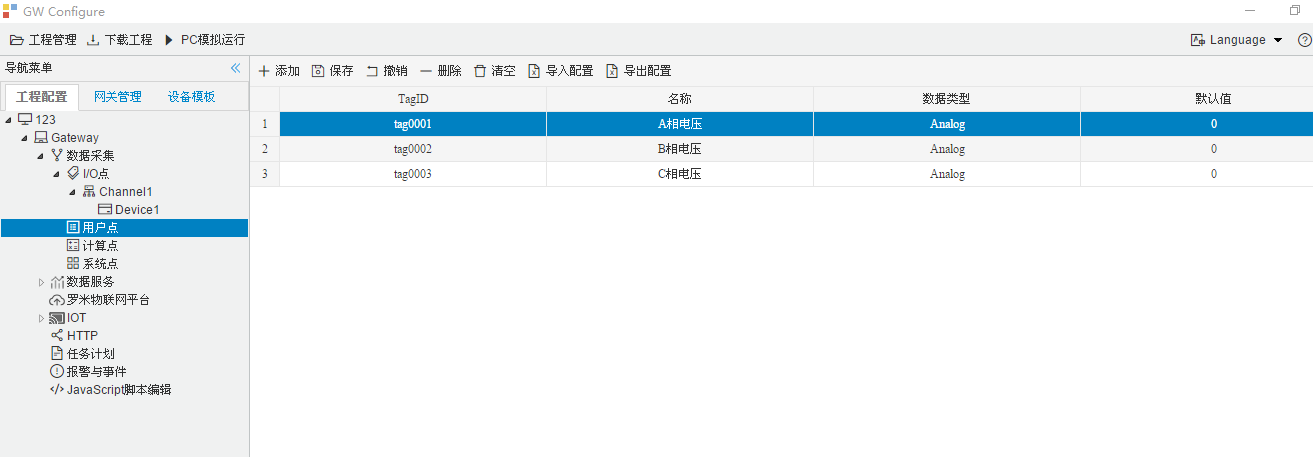

　　需要在配置工具中建立三个用户点，分别来放入ABC三相电压的数据。

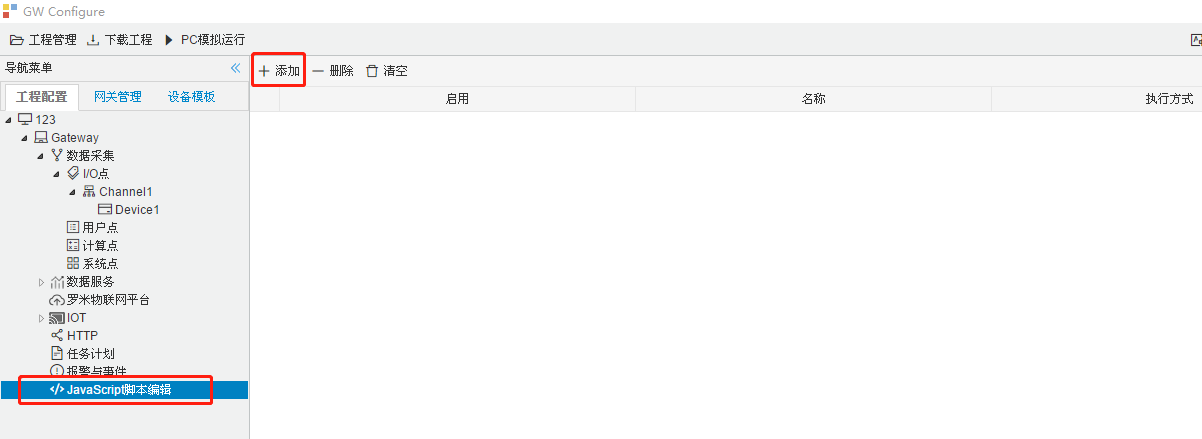

　　单击GC中的JavaScript脚本编辑器，然后再点”添加“。

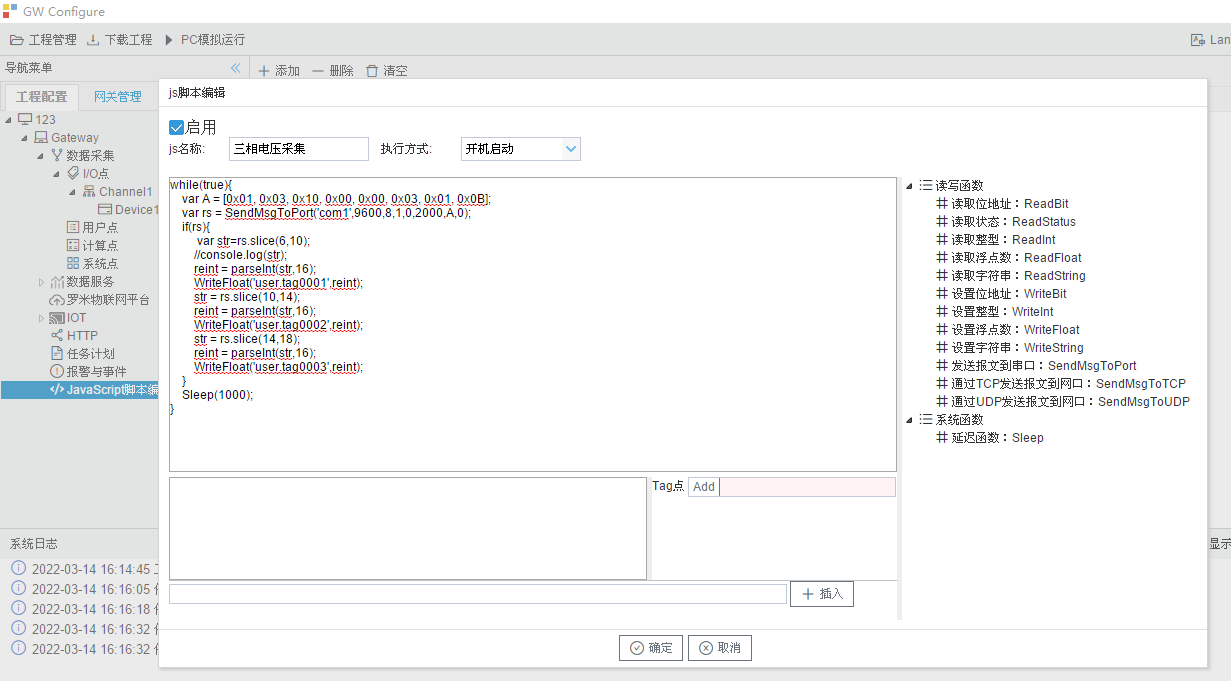

　　SendMsgToPort函数 向指定串口发送报文，并返回接收到的报文，参数依次为：串口号，波特率，数据位，停止位，奇偶校验（ 0:N，1:O，2:E），超时时间（单位毫秒：1000毫秒=1秒），发送的报文，等待接收的字节数。返回值为字符串型。

示例：

while(true){                                                   //1个不会结束的循环
    var A = [0x01, 0x03, 0x10, 0x00, 0x00, 0x03, 0x01, 0x0B];  //报文内容
    var rs = SendMsgToPort('com1',9600,8,1,0,2000,A,0);        //向串口发送报文
    //console.log(rs);                                         //打印出返回值
    if(rs){                                                    //判断返回值是否为空
        var str=rs.slice(6,10);                                //按文档报文截取数据（A相电压）
        //console.log(str);                                    //打印出str的内容
        reint = parseInt(str,16);                              //把字符串转成int16
        WriteFloat('user.tag0001',reint);                      //把值写入指定的用户点
        str = rs.slice(10,14);                                 //按文档报文截取数据（B相电压）
        reint = parseInt(str,16);                              //把字符串转成int16
        WriteFloat('user.tag0002',reint);                      //把值写入指定的用户点
        str = rs.slice(14,18);                                 //按文档报文截取数据（C相电压）
        reint = parseInt(str,16);                              //把字符串转成int16
        WriteFloat('user.tag0003',reint);                      //把值写入指定的用户点
    }
    Sleep(1000);                                               //等待1秒后再次执行循环体
}

　　SendMsgToTCP函数 向指定网口发送指定报文，并返回接收到的报文。参数依次为：IP地址，端口，超时时间（单位毫秒：1000毫秒=1秒），发送的报文。返回值为字符串型。

示例：

while(true){                                                   //1个不会结束的循环
    var A = [0x01, 0x03, 0x10, 0x00, 0x00, 0x03, 0x01, 0x0B];  //报文内容
    var rs = SendMsgToTCP('192.168.1.88',81,2000,A);           //向网口发送报文
    //console.log(rs);                                         //打印出返回值
    if(rs){                                                    //判断返回值是否为空
        var str=rs.slice(6,10);                                //按文档报文截取数据（A相电压）
        //console.log(str);                                    //打印出str的内容
        reint = parseInt(str,16);                              //把字符串转成int16
        WriteFloat('user.tag0001',reint);                      //把值写入指定的用户点
        str = rs.slice(10,14);                                 //按文档报文截取数据（B相电压）
        reint = parseInt(str,16);                              //把字符串转成int16
        WriteFloat('user.tag0002',reint);                      //把值写入指定的用户点
        str = rs.slice(14,18);                                 //按文档报文截取数据（C相电压）
        reint = parseInt(str,16);                              //把字符串转成int16
        WriteFloat('user.tag0003',reint);                      //把值写入指定的用户点
    }
    Sleep(1000);                                               //等待1秒后再次执行循环体
}

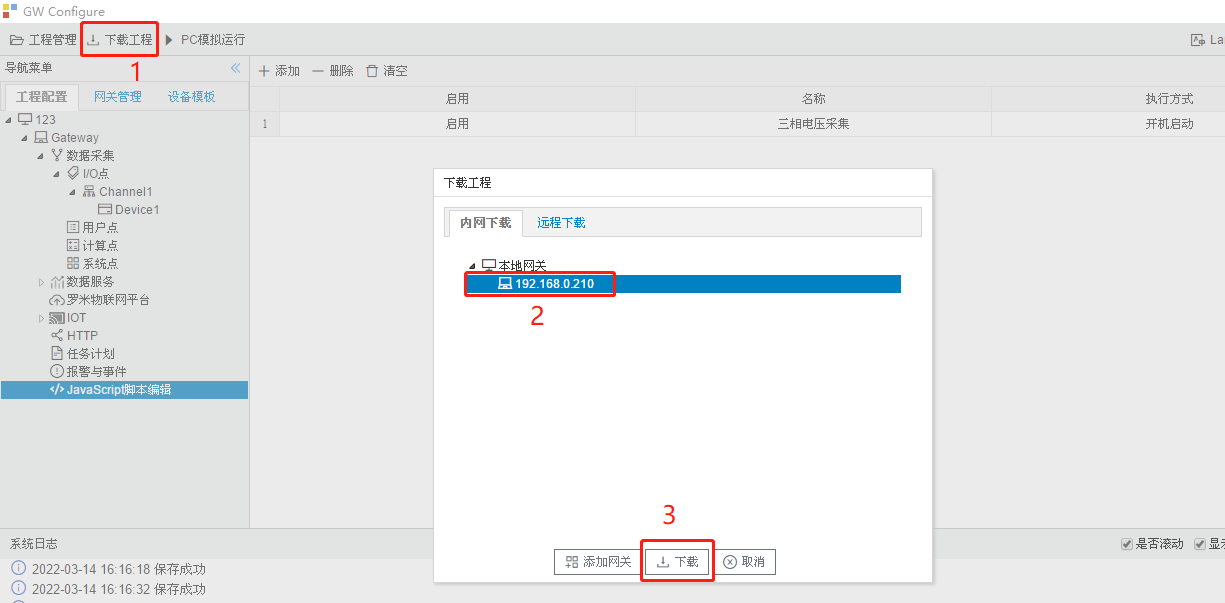

　　编辑好JS脚本后，单击”确定“按钮保存，然后”下载工程“到网关。

附：ASCII 编码一览表
