2.6 远程网关透传(PLC透传)

  远程网关透传,主要用于PLC透传,使用PLC编程软件,通过网关建立无线链路,对PLC程序进行在线监控、上传和下载等。

​ 只有2.3版本的网关和GC支持远程网关透传功能。

  在网关管理页面,选中需要建立透传的网关,点“远程网关透传”,在弹出的页面中设置好PLC设备的IP和端口等参数后点击“启动透传”按钮,启动正常后会弹出提示框显示出透传的IP和端口,将IP和端口设置进PLC编程软件里就可以远程操作PLC设备。

1.网口透传

网口透传的功能可以理解为,将目标PLC设备的IP地址由网关映射成固定IP(127.0.0.1),来让其他电脑通过网关访问到PLC设备,进行数据交互。

网关透传流程

上图示例中表示网关使用透传功能,将网关映射成目标电脑B,电脑A就可以通过网关提供的透传IP/端口,访问到电脑B。

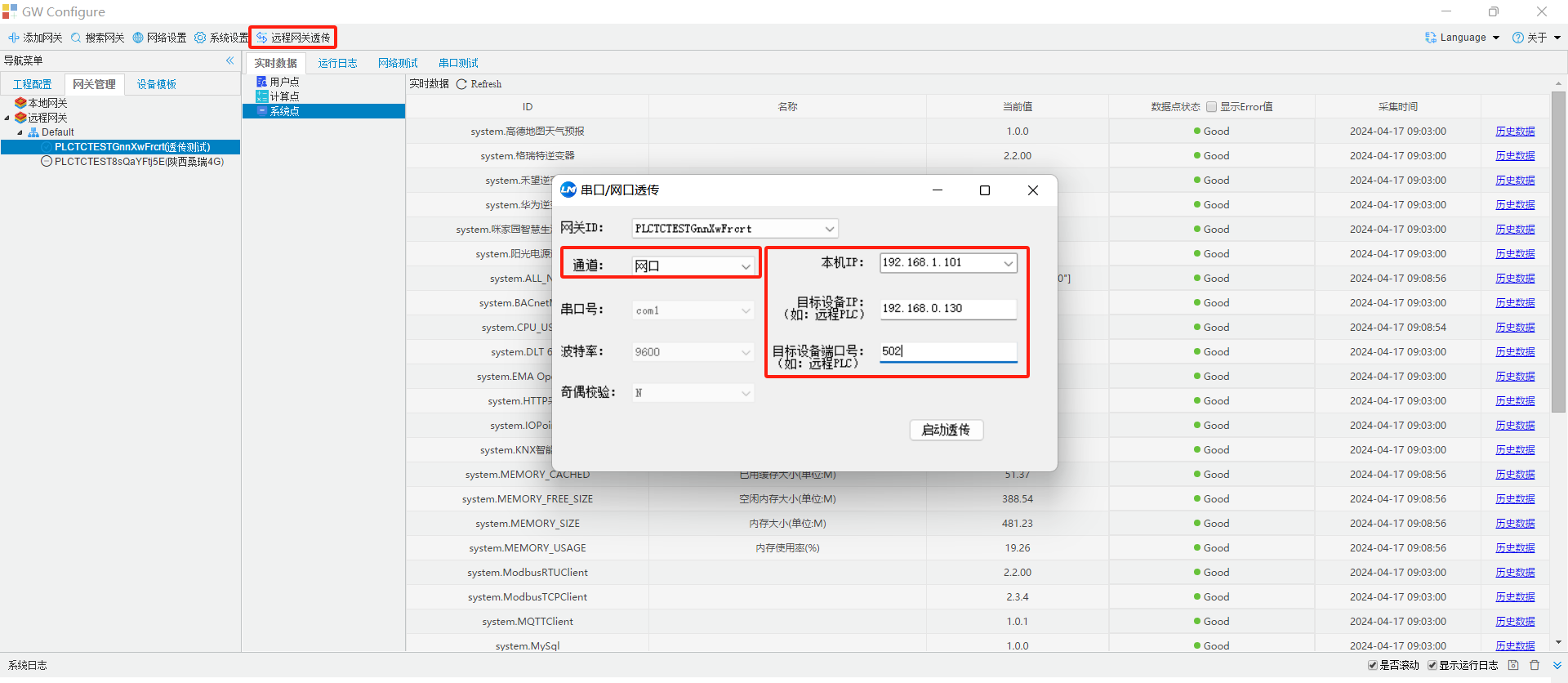

使用网关透传时,常用网口方式进行连接。IP和端口都是需要连接的目标PLC设备IP和端口。

远程网关透传

点击启动透传后,会转到下图页面。表示已经开始启用透传功能。

远程网关透传

本示例中,使用SSCOM工具来模拟PLC环境的连接链路,主要目的是测试网关透传功能。可以使用网口调试工具等工具来测试连接,本示例中使用SSCOM工具进行测试。下图中的IP和端口为网关透传的IP和端口。点击ok进行连接。

注:实际PLC环境下,应该在PLC编程软件中写入网关透传的IP和端口。正常连接后就可以远程操作PLC设备。

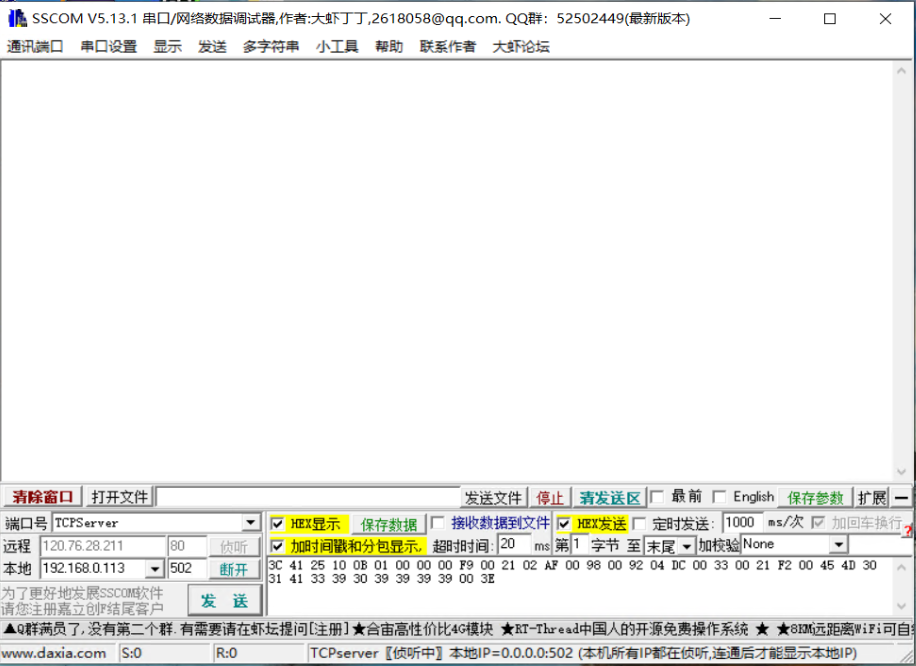

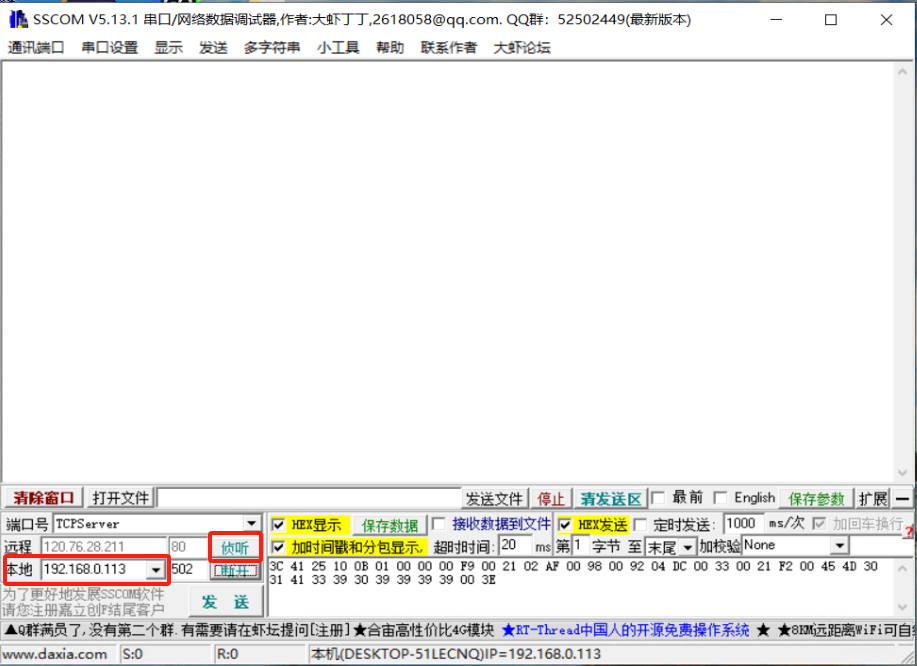

下图为提供TcpServer的电脑B,点击侦听,等待客户端电脑A连接。

远程网关透传

侦听

远程网关透传

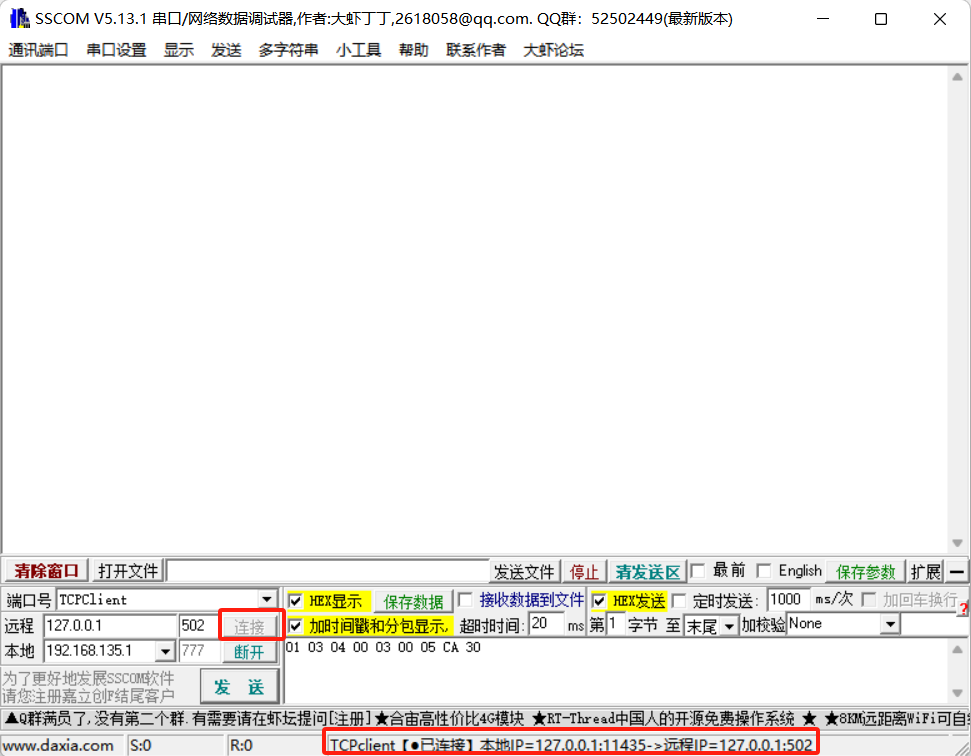

在电脑A打开SSCOM工具,使用网关提供的TCP透传IP和端口,访问电脑B(192.168.0.113)

远程网关透传

两侧的工具同时发送一些报文,查看数据交互情况。

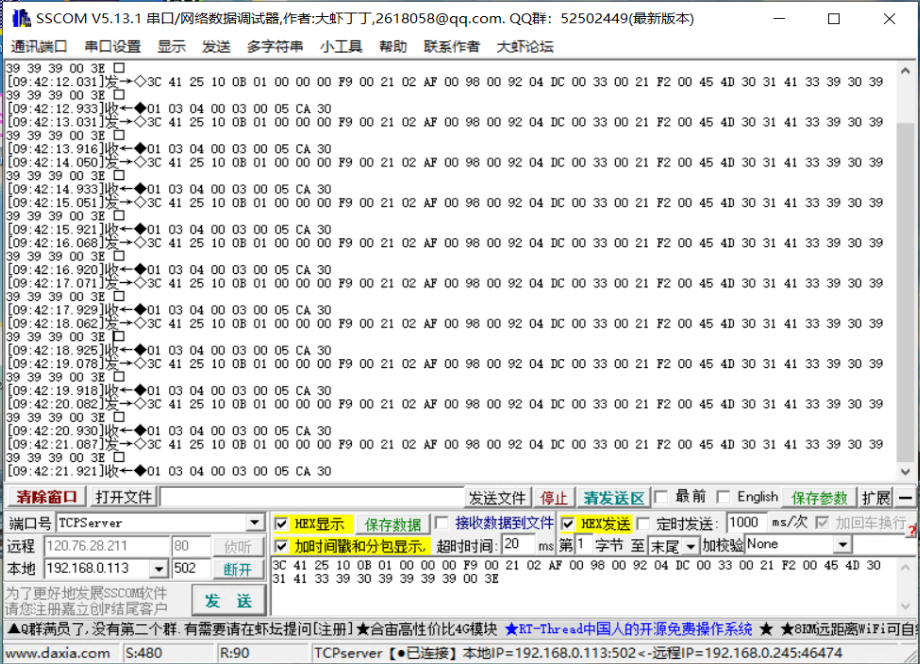

TcpServer端电脑B的报文收发详情。

远程网关透传

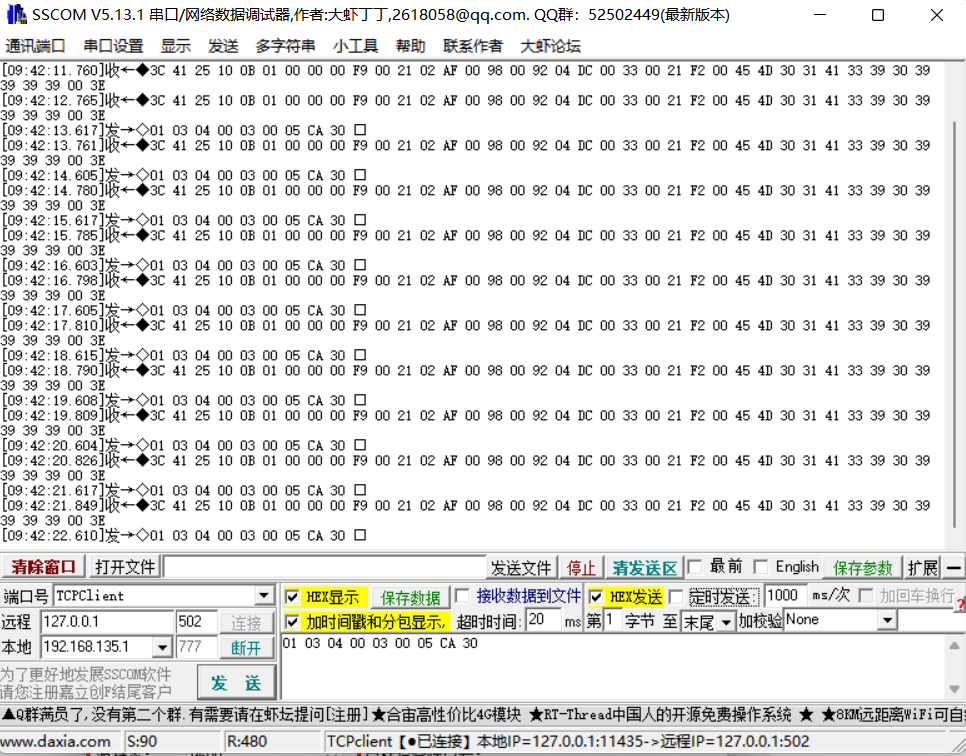

TcpClient端电脑A的报文收发详情。

远程网关透传

以上说明网关通过网口已经实现透传功能。

2.串口透传

使用串口方式实现网关透传功能。

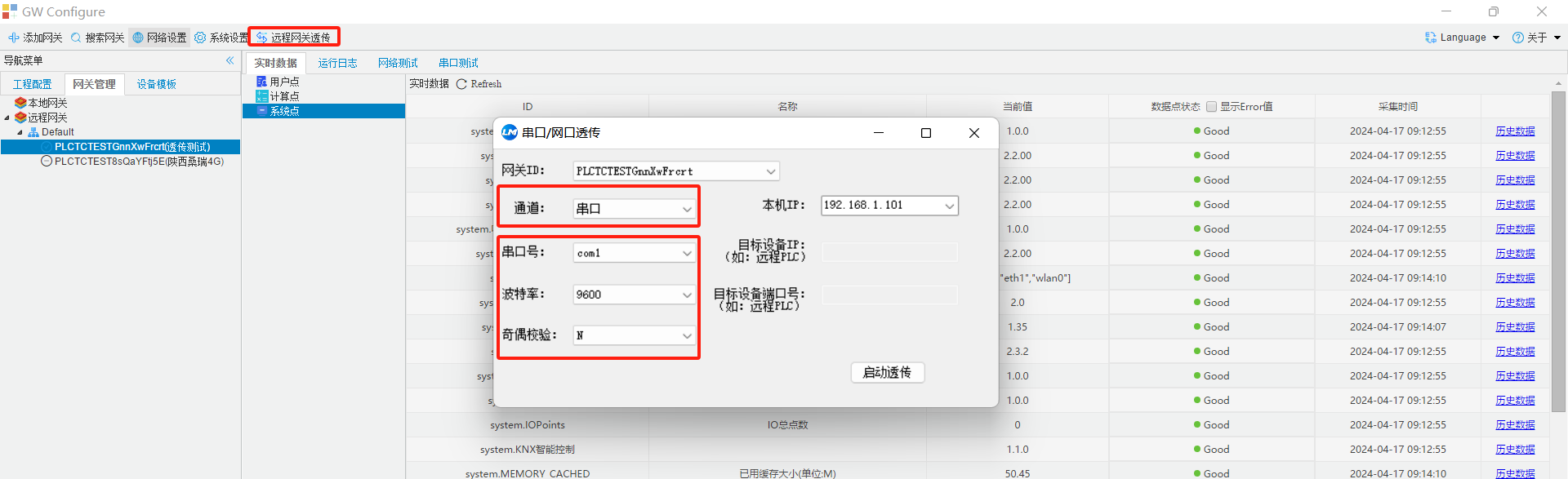

串口设置是网关采集PLC设备的接入串口对应设置。本实例中使用com1采集。

同样使用Mobuds RTU来模拟PLC环境,测试网关透传功能。配置完参数启动透传。

远程网关透传

远程网关透传

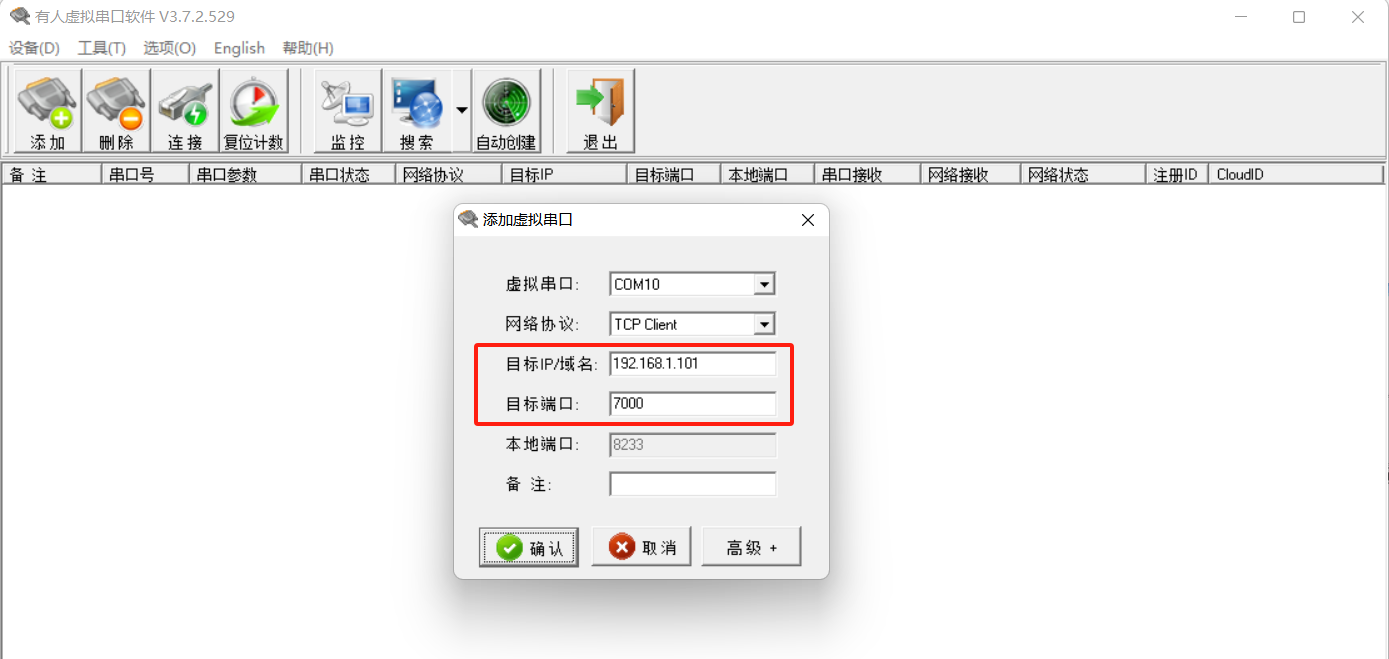

然后使用虚拟串口测试透传功能。本示例中使用USR-VCOM生成虚拟串口进行测试。

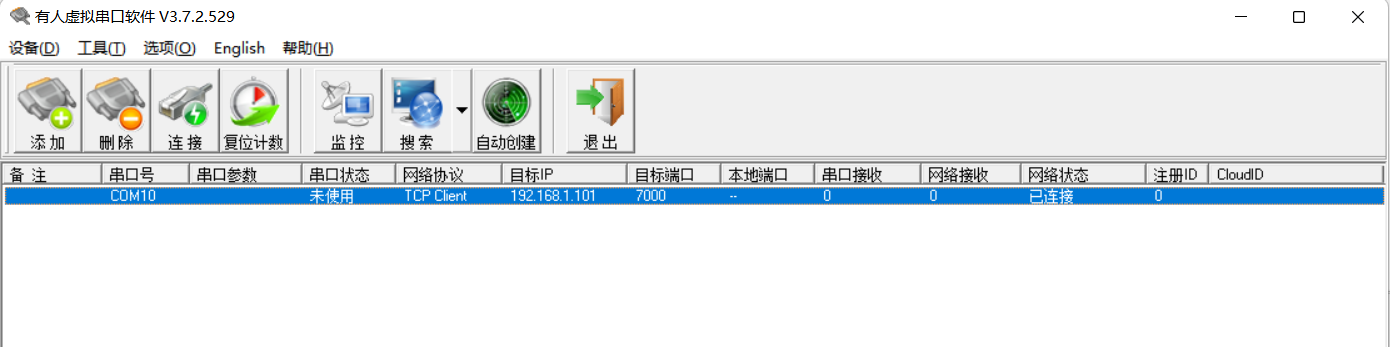

目标IP/域名为上图中TCP透传IP;目标端口为上图中TCP透传端口。点击确认添加虚拟串口。

远程网关透传

远程网关透传

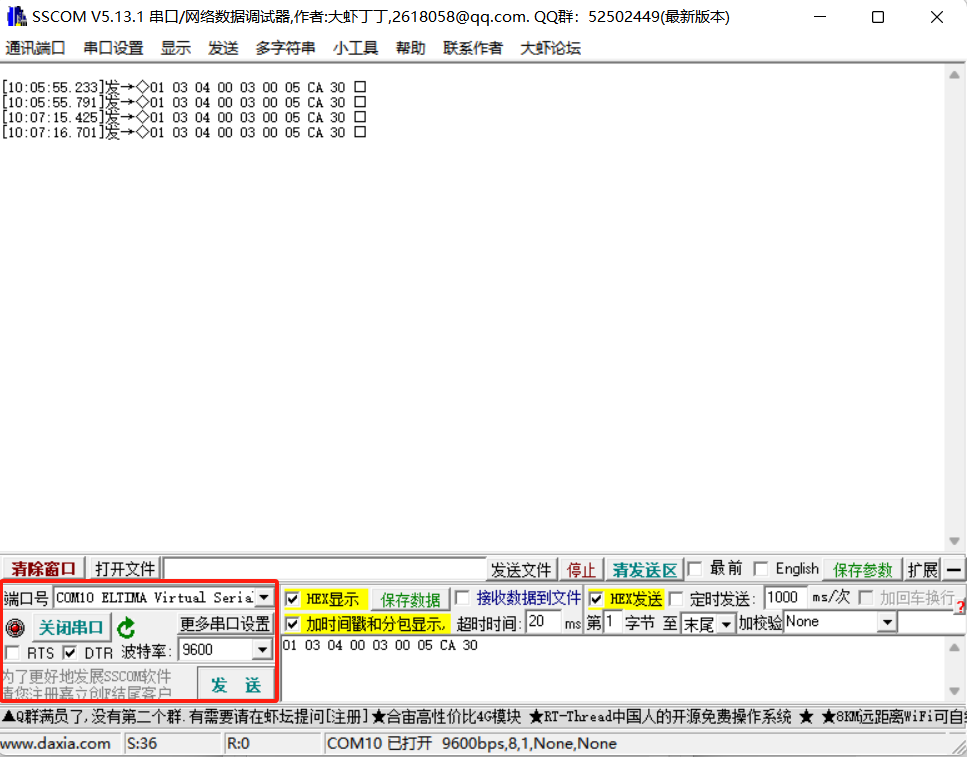

使用SSCOM连接测试。串口选择之前生成出来的虚拟串口COM10。

远程网关透传

如上图所示,说明网关通过串口实现了透传功能。
