6.2 BACnet
BACnet服务器实现了Tag点到BACnet对象的映射,允许支持BACnet的上位机通过BACnet IP或者BACnet MSTP协议读写Tag点。

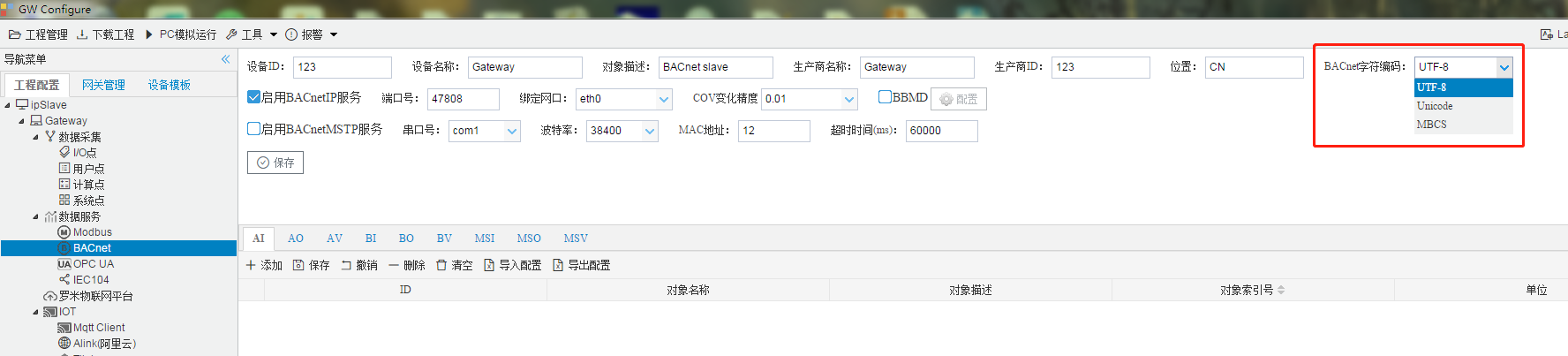

上图为BACnet服务的设备属性,包含设备ID、设备名称、设备描述、生产商名称、生产商ID、位置和BACnet字符编码。
转成 BACnet 协议时,注意 BACnet 字符编码选择,默认为 UTF-8,若上位机需要中文显示,(例如江森 Metasys 系统)需要勾选为 Unicode。
UTF-8:Insight、Delta 、etc.
Unicode:Metasys、Niagara 、etc.
BACnet IP配置
使能BACnet IP服务,允许上位机通过BACnet IP协议经由网口连接访问设备。
端口号:设置BACnet IP侦听端口号,默认值是47808。
绑定端口:指定BACnet IP服务绑定的网卡(
PC运行需设置成网卡对应的IP,下载工程时需设置成网关上实际使用的网口eth0或eth1,如果绑定网口没有设置成网关eth0或eth1,网关运行时默认使用eth0网口转发BACnet服务)。
BBMD: 勾选BBMD,设置为 BACnet 跨网段时使用,注册为外部设备,在“配置”对话框中填写注册为外部设备的上位机的 IP 地址。在对应的上位机处需要设置对应 BBMD 设备的 IP 地址为当前网关的 IP 地址。
BACnet MSTP配置
使能BACnet MSTP服务,允许上位机通过BACnet MSTP协议经由串口连接访问设备。
MAC地址:BACnet MSTP服务的MAC地址。
超时时间:APDU的超时时间。
BACnet地址映射
将Tag点映射到BACnet的九种对象当中,配置步骤如下:
- 选择需要映射的BaCnet上传表中的对象类型,支持的对象类型有AI,AO,AV,BI,BO,BV,MSI,MSO,MSV;
- 单击“添加”按钮;
- 在弹出的选择点窗口中勾选需要映射的点;
- 点击”确定“按钮完成映射点的添加。
重复上述操作可添加更多的点到地址列表。
双击Tag点可修改Tag点映射到BACnet地址的详细设定,可配置项有:
- 对象名称:可编辑,BACnet数据点的对象名称。
- 对象描述:可编辑,BACnet数据点的对象描述。
- 对象索引号:必填项,与AI,AO,AV,BI,BO,BV,MSI,MSO,MSV组合为AI0,AI1,AI2等。
- 单位:可编辑,通过下拉框选择。
MSI、MSO、MSV为多态,如果需要映射到BACnet的多态上,MSI、MSO、MSV的页面中“多态”列必须要有最少一个状态。
BACnet字符编码
- MBCS:Insight、Delta 、etc.
- UCS-2:EBI、etc
- UTF-8:Metasys、Niagara 、WEBControl、etc.
注意:BACnet 字符编码选择,默认为UTF-8,若上位机需要中文显示(例如 EBI系统:需要勾选为UCS-2)。
用工具软件测试网关的BACnet服务
用Yabe软件读取BACnetIP服务示例,步骤如下:
下载地址:http://www.lmgateway.com/Yabe.zip
- 使能BACnet IP服务,具体映射如下:
将该工程通过工具栏中的“下载工程”按钮下载到LMGateway当中。
打开Yabe软件,点击上方工具栏的绿色“+”号按钮,在弹出框中上图中的端口号(BAC0为上图中47808的16进制)、选择PC的IP地址,点击“Add”完成软件连接配置。
在Udp:47808节点下有GC中BACnet页面设备ID的设备,说明已经连接上LMGateway的BACnet IP服务,单击此设备节点,就会在左侧中部显示搜索到的所有此设备映射出的BACnet设备和对象。
点击每一个对象,就会显示该对象的所有属性。
