6.4 IEC104
IEC104服务器实现了Tag点到IEC104的映射,允许支持IEC104 Client通过IEC104协议读写Tag点。
端口号:IEC104服务的端口号,可以自定义,默认为2404。其他参数配置如下图所示,配置完成后点“保存”按钮。
添加设备数据配置,如下图所示:

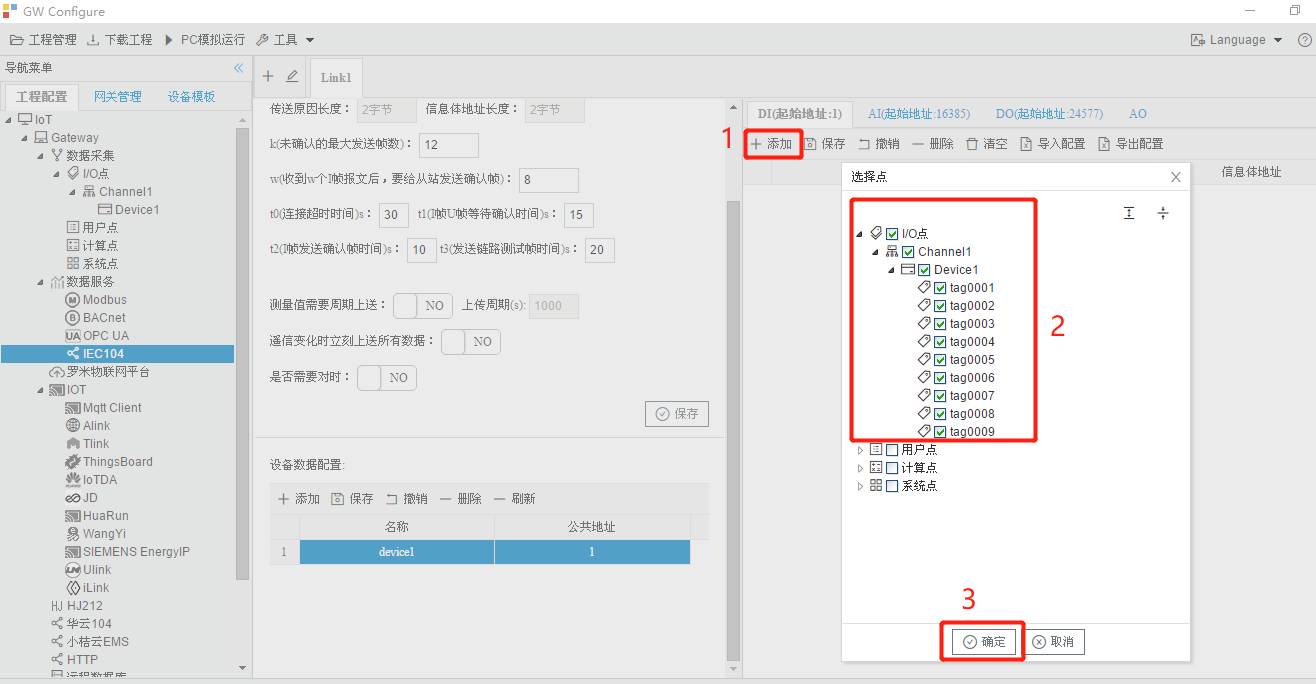

添加数据点(DI:遥信, AI:遥测,DO:遥控,AO:遥调),如下图所示:
可以添加多个IEC104服务,如下图所示:
用工具软件测试网关的IEC104服务
用QTester104软件测试网关IEC104服务示例,步骤如下:

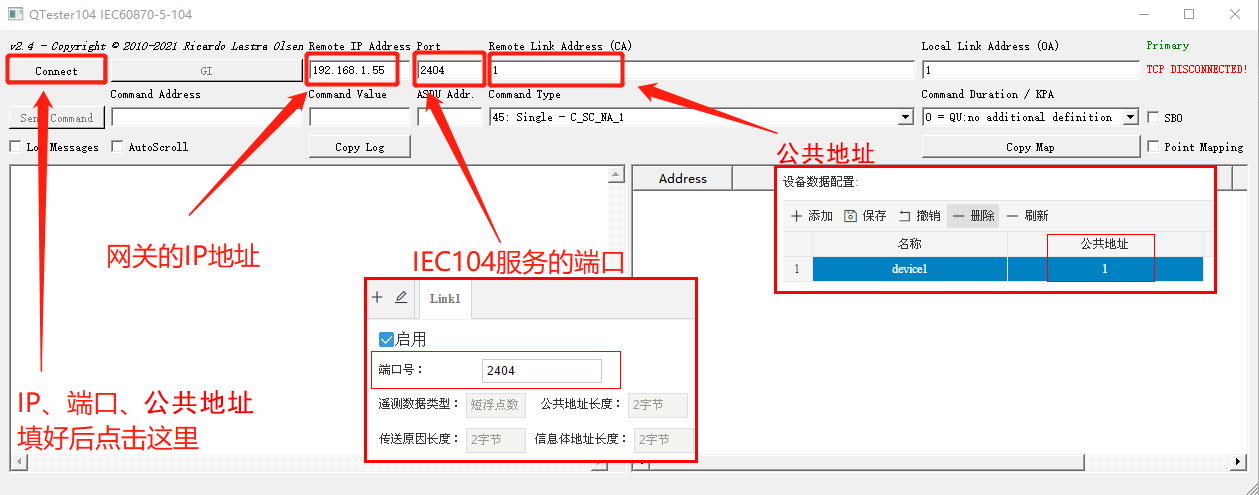

在QTester104软件里填上网关的IP地址、IEC104服务的端口号和设备的公共地址后,点击Connect按钮。

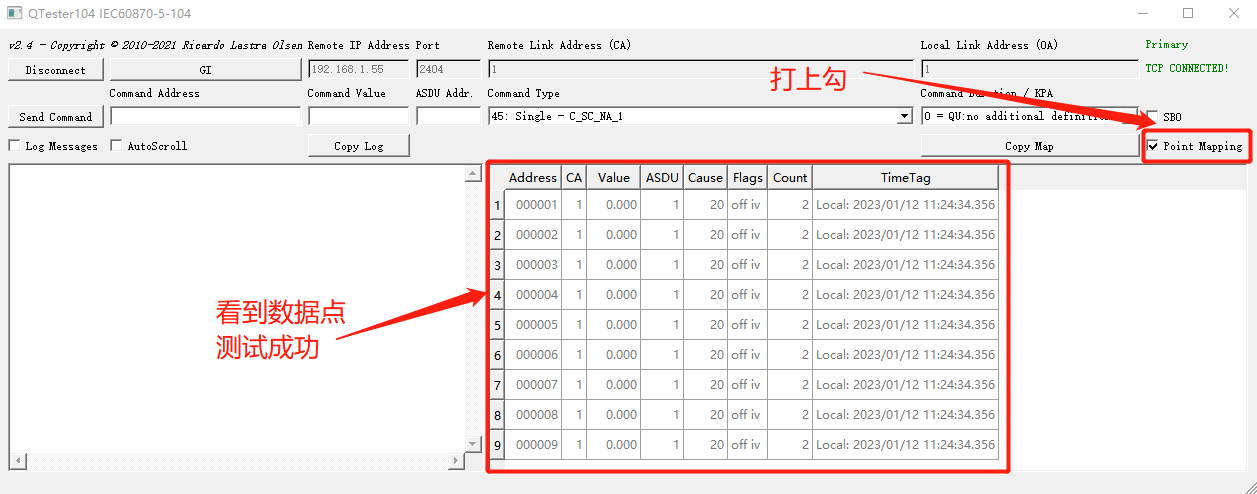

把Point Maping勾选上后,可以看到数据点,证明网关IEC104服务正常。
