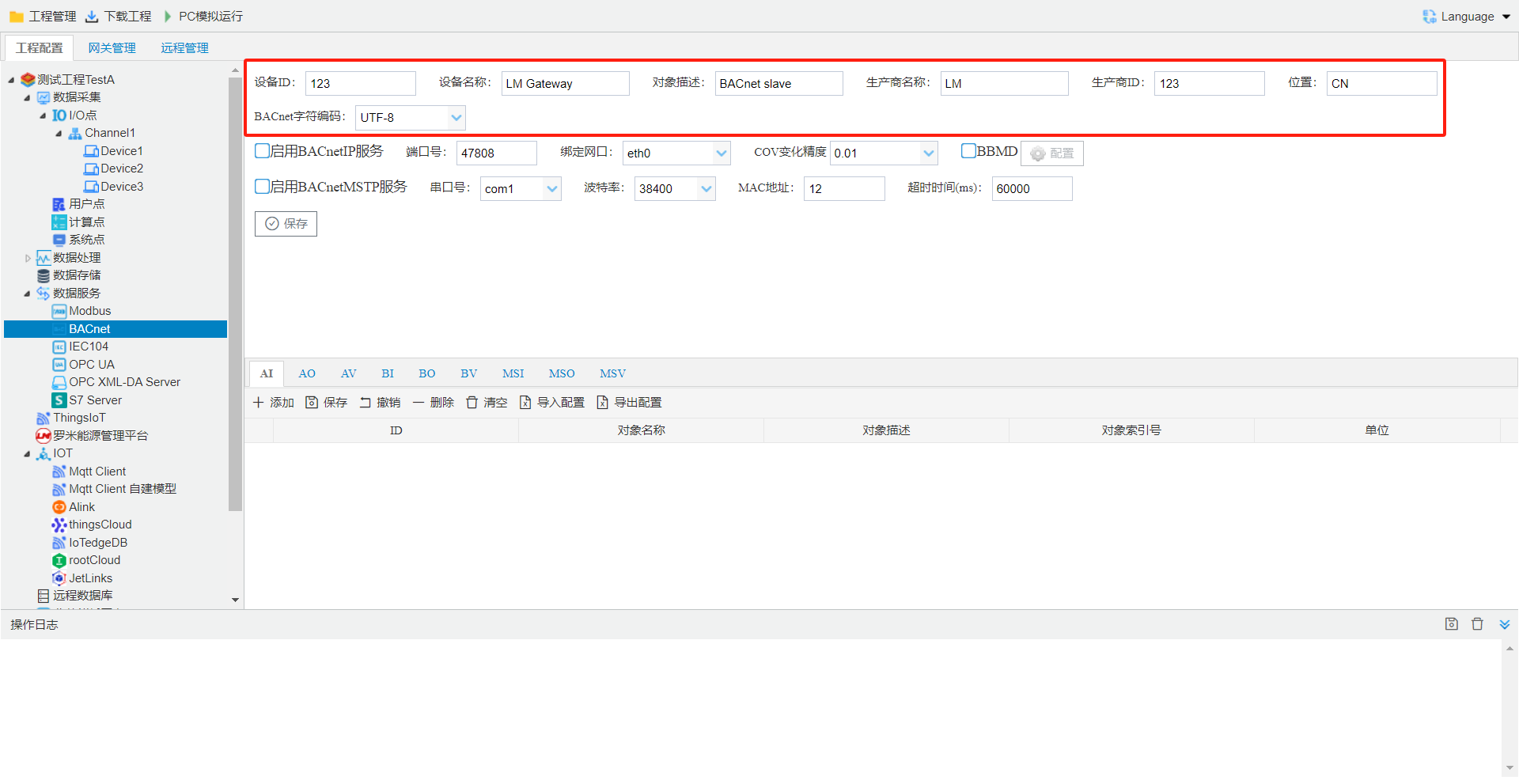

BACnet服务

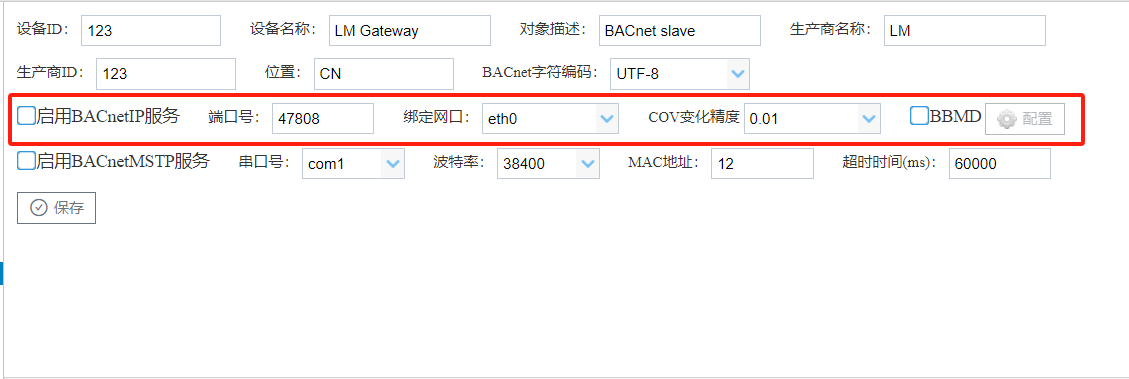

BACnet IP配置
使能BACnet IP服务，允许上位机通过BACnet IP协议经由网口连接访问设备。端口号：设置BACnet IP侦听端口号，默认值是47808。
绑定端口：指定BACnet IP服务绑定的网卡（PC运行需设置成网卡对应的IP，下载工程时需设置成网关上实际使用的网口eth0或eth1，如果绑定网口没有设置成网关eth0或eth1，网关运行时默认使用eth0网口转发BACnet服务）。
BBMD：勾选BBMD，设置为 BACnet 跨网段时使用，注册为外部设备，在“配置”对话框中填写注册为外部设备的上位机的 IP 地址。在对应的上位机处需要设置对应 BBMD 设备的 IP 地址为当前网关的 IP 地址。

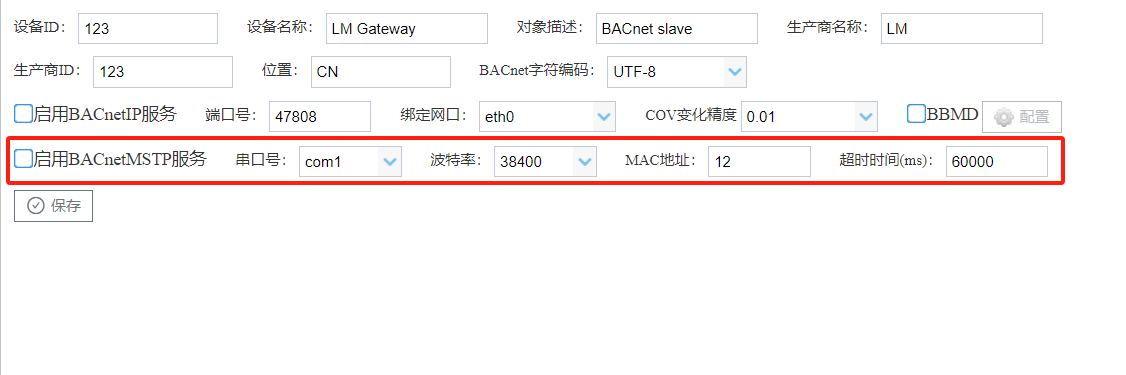

BACnet MSTP配置
使能BACnet MSTP服务，允许上位机通过BACnet MSTP协议经由串口连接访问设备。串口号：网关提供Bacnet服务的 com 口；
波特率：网关提供Bacnet服务的串口波特率；
MAC地址：BACnet MSTP服务的MAC地址。
超时时间：APDU的超时时间。
BACnet地址映射

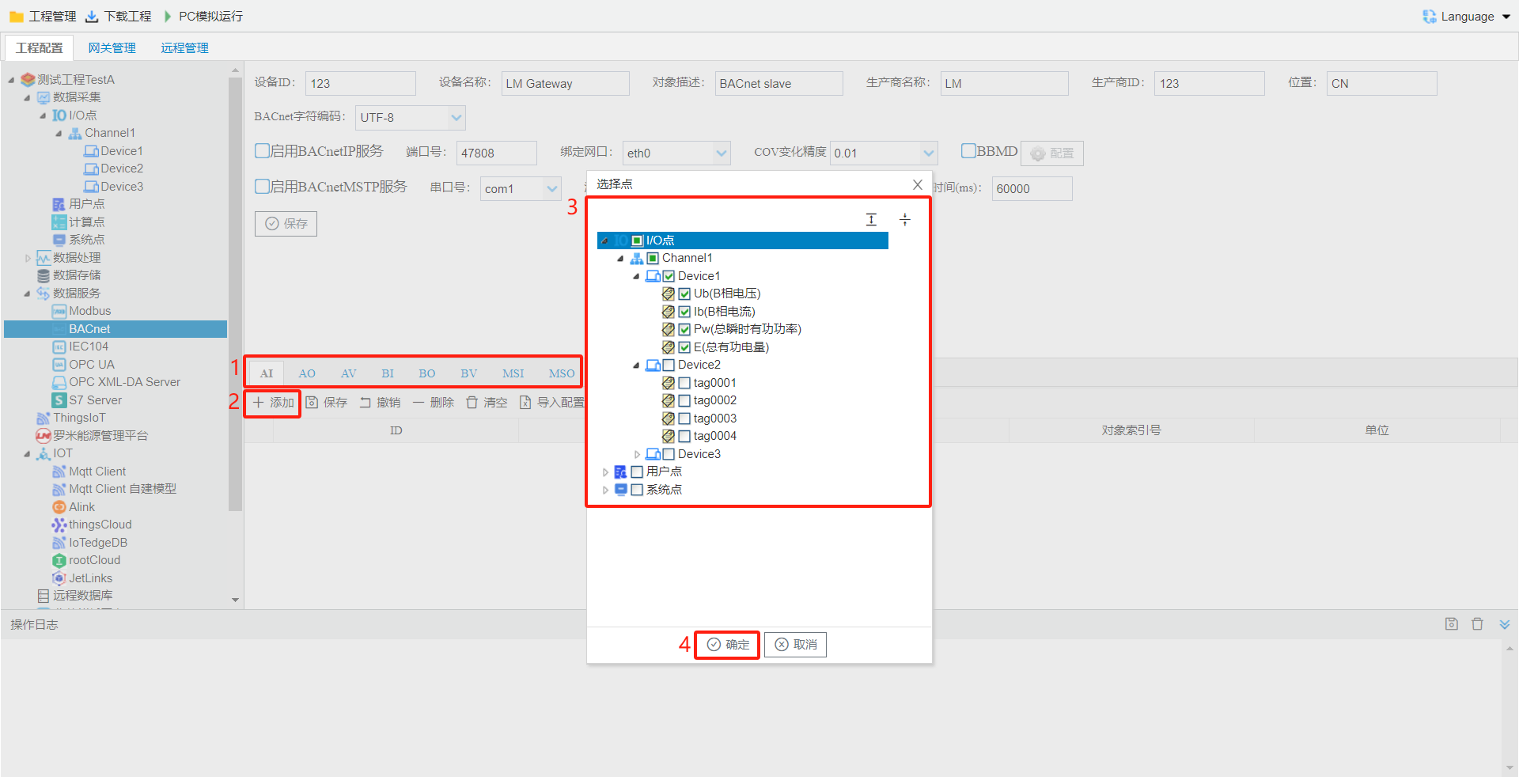

将Tag点映射到BACnet的九种对象当中，配置步骤如下：- 选择需要映射的BaCnet上传表中的对象类型，支持的对象类型有AI,AO,AV,BI,BO,BV,MSI,MSO,MSV；
| AnalogInput | 模拟输入对象 |
|---|---|
| AnalogOutput | 模拟输出对象 |
| AnalogValue | 模拟值对象 |
| Binary Input | 二进制输入对象 |
| Binary Output | 二进制输出对象 |
| Binary Value | 二进制值对象 |
| Multi-State Input | (多态输入)对象 |
| Multi-State Output | (多态输出)对象 |
| Multi-State Value | 多状态值对象 |
- 单击“添加”按钮；
- 在弹出的选择点窗口中勾选需要映射的点；
- 点击”确定“按钮完成映射点的添加。
MSI、MSO、MSV的页面中“多态”列必须要有最少一个状态。
- 对象名称：可编辑，BACnet数据点的对象名称。
- 对象描述：可编辑，BACnet数据点的对象描述。
- 对象索引号：必填项，与AI,AO,AV,BI,BO,BV,MSI,MSO,MSV组合为AI0，AI1，AI2等。
- 单位：可编辑，通过下拉框选择。
warning MSI、MSO、MSV为多态，如果需要映射到BACnet的多态上，

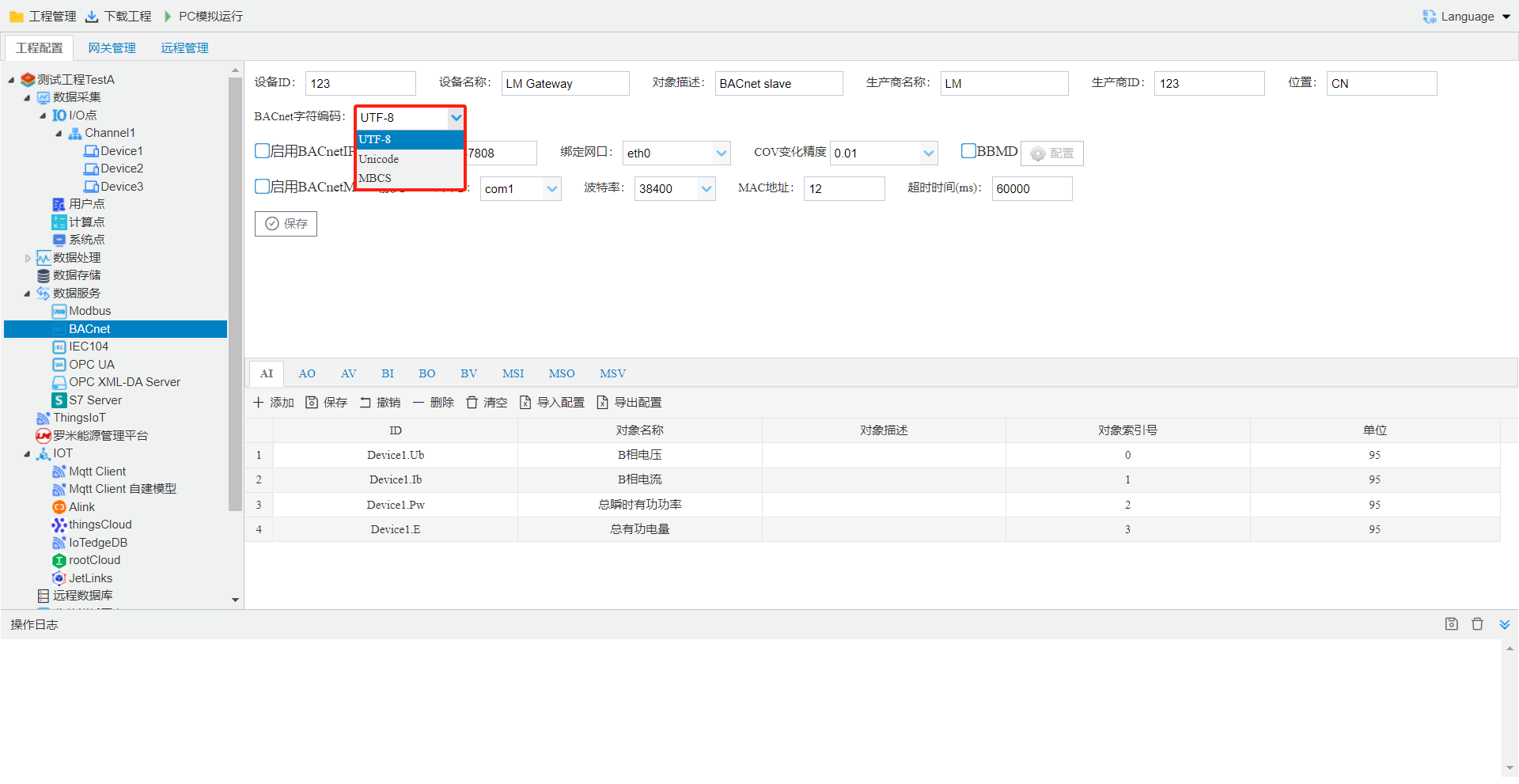

BACnet字符编码
- MBCS：Insight、Delta 、etc.
- UCS-2：EBI、etc
- UTF-8：Metasys、Niagara 、WEBControl、etc.
warning 注意：BACnet 字符编码选择，默认为UTF-8，若上位机需要中文显示（例如 EBI系统：需要勾选为UCS-2）。
用工具软件测试网关的BACnet服务
用Yabe软件读取BACnetIP服务示例，步骤如下：下载地址：Bacnet扫描软件--Yabe

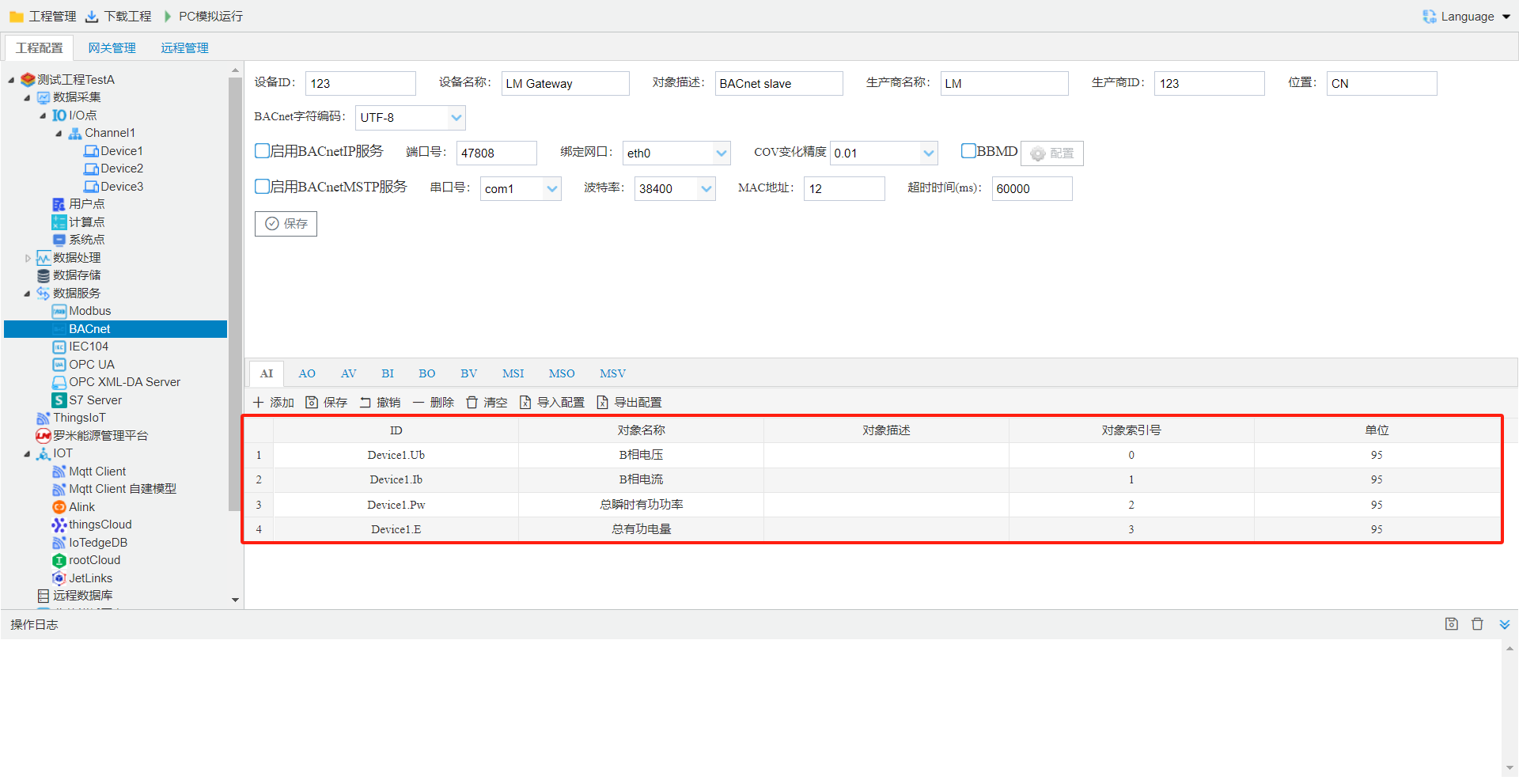

- 使能BACnet IP服务，具体映射如下：
- 将该工程通过工具栏中的“下载工程”按钮下载到LM Gateway当中。

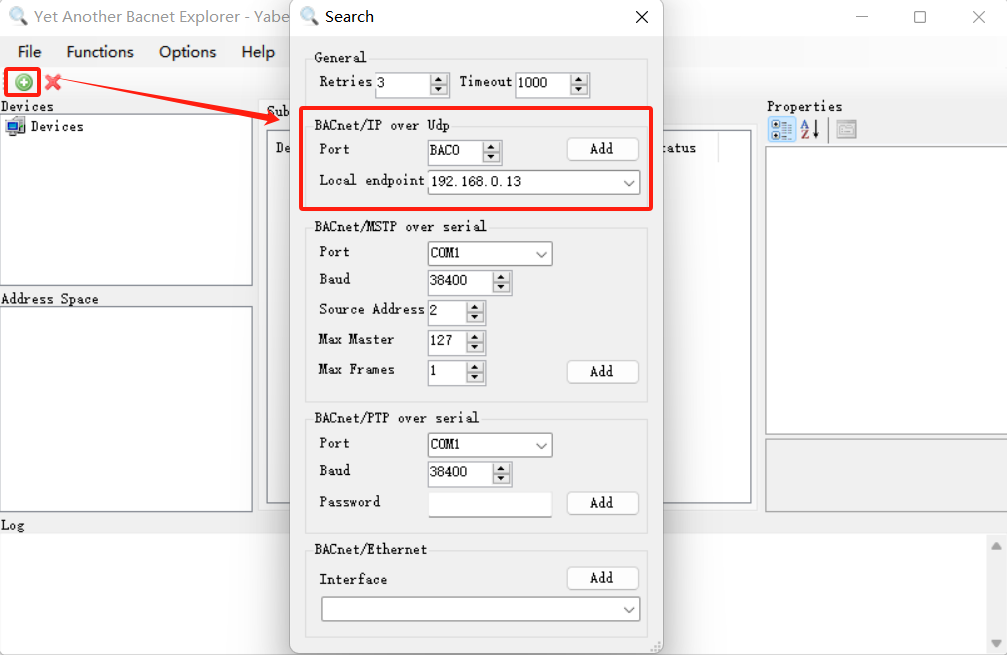

- 打开Yabe软件，点击上方工具栏的绿色“+”号按钮，在弹出框中上图中的端口号(BAC0为上图中47808的16进制)、选择PC的IP地址，点击“Add”完成软件连接配置。

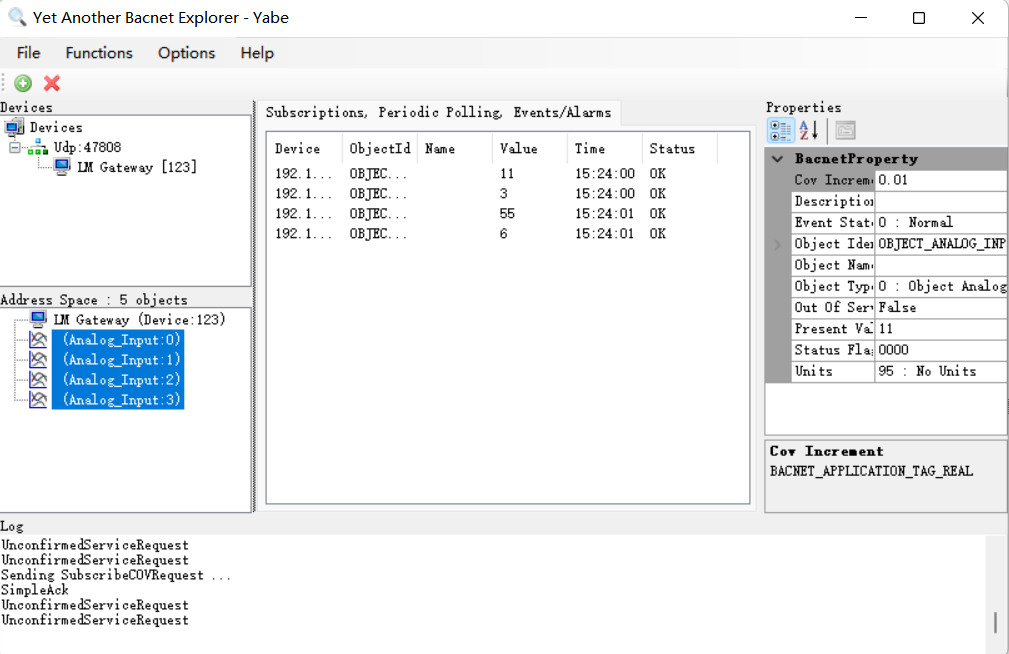

- 在Udp:47808节点下有GC中BACnet页面设备ID的设备，说明已经连接上LM Gateway的BACnet IP服务，单击此设备节点，就会在左侧中部显示搜索到的所有此设备映射出的BACnet设备和对象。
