MQTT客户端

功能配置

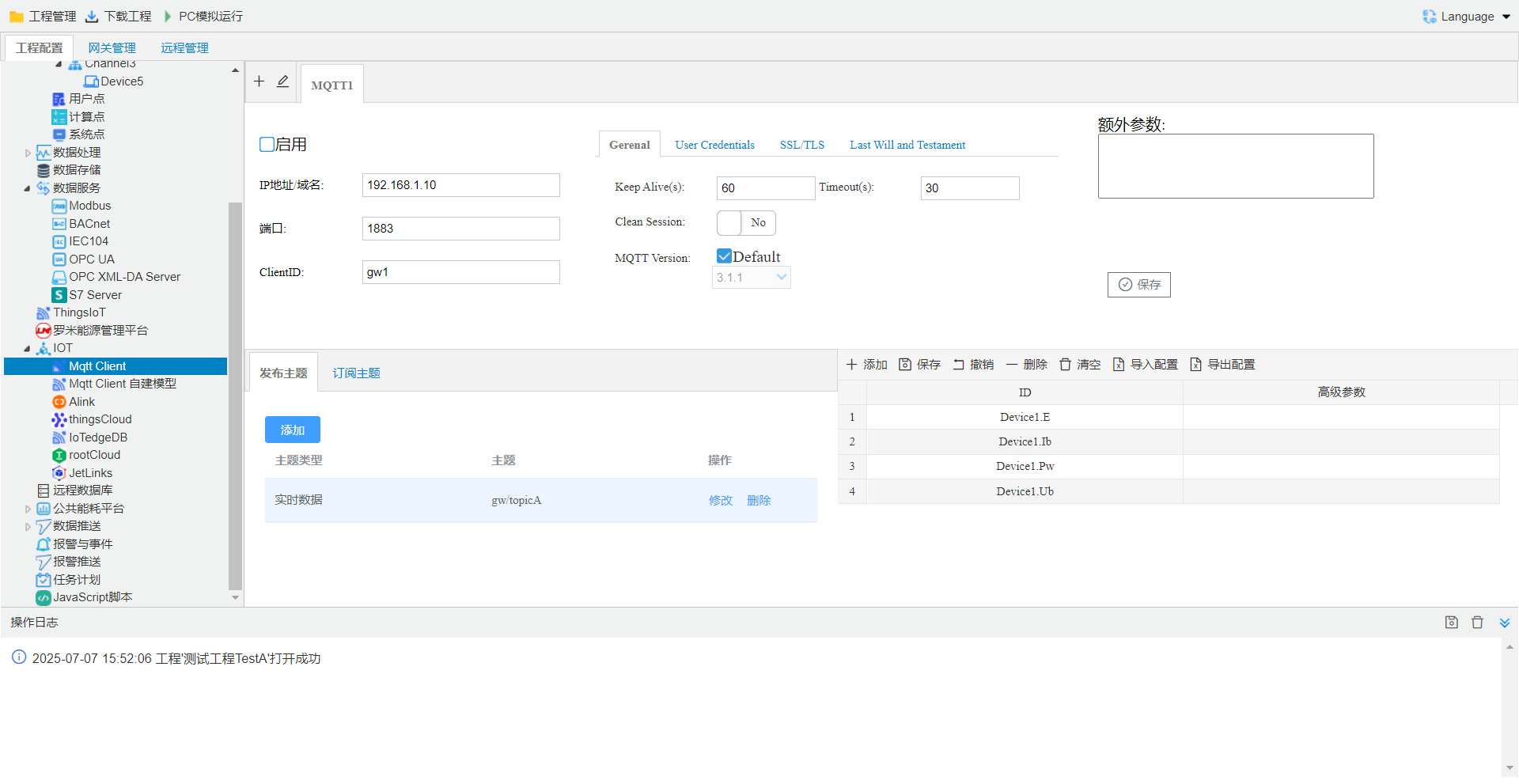

点击Mqtt Client 完成MQTT参数配置。

图1 配置MQTT链路

进阶连接属性

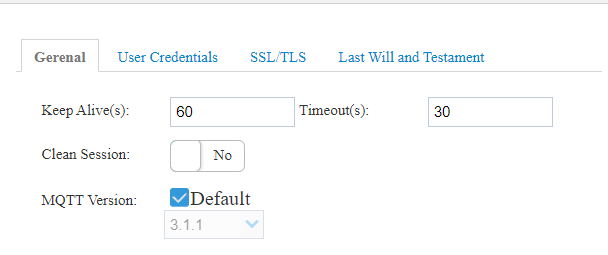

基本配置（Gerenal）

Keep Alive(s)：心跳，客户端在Connect的时候设置 Keep Alive 时长。如果服务端在 1.5 * KeepAlive 时间内没有收到客户端的报文，它必须断开客户端的网络连接，默认为60秒。
Timeout(s)：定义客户端发送信息到云端响应的最大时间间隔，客户端超过时间没有得到相应后会主动中断连接，默认为30秒。
Clean Session：

NO——开启会话重用机制。网络断开重连后，恢复之前的Session信息。需要客户端和服务器有相关Session持久化机制。 YES——关闭会话重用机制。每次Connect都是一个新Session，会话仅持续和网络连接同样长的时间。

图2 mqtt Gerenal

登录凭证（User Credentials）

用户名、密码：根据broker的配置，确定mqtt连接时是否需要用户名、密码的验证。

图3 User Credentials

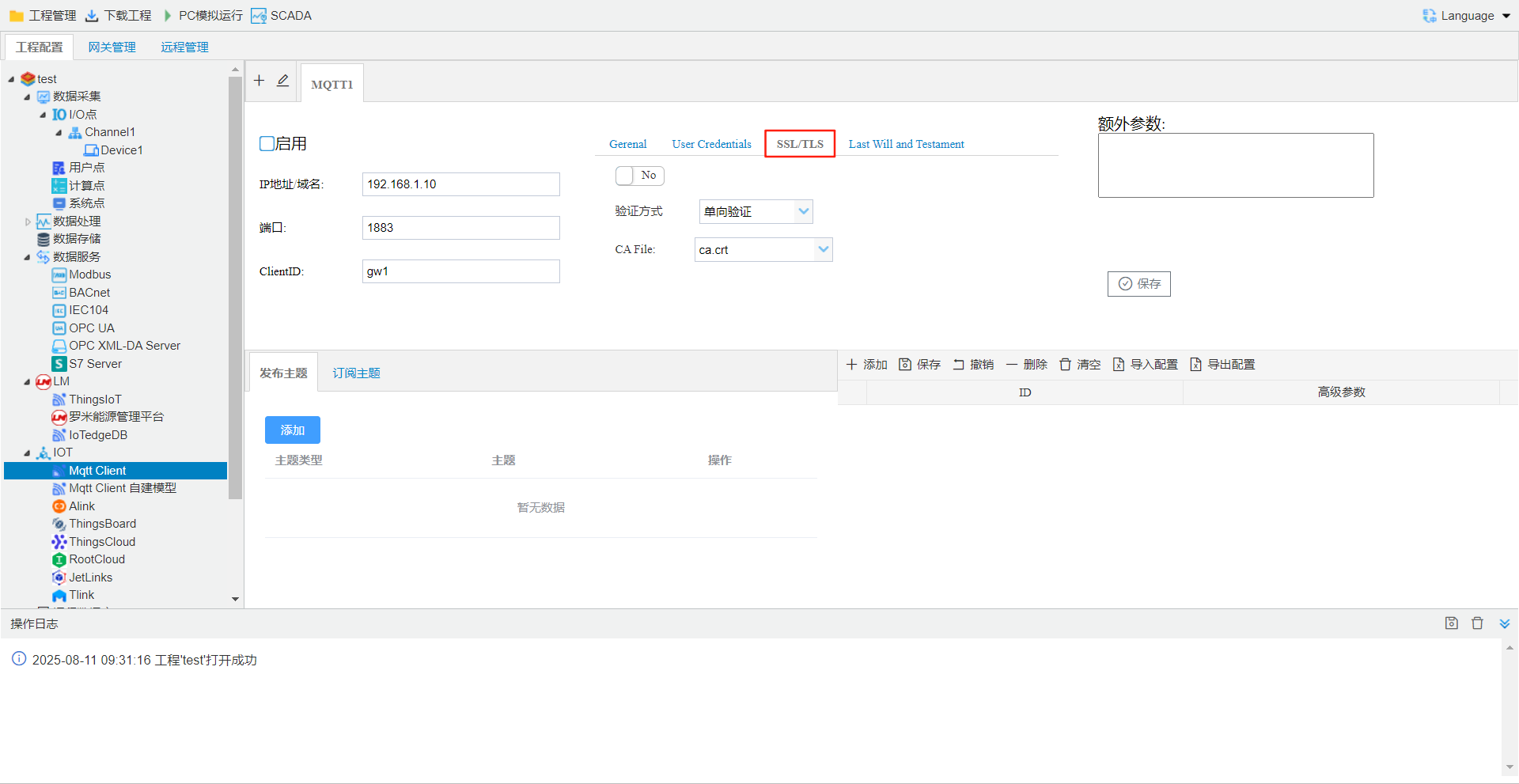

SSL/TLS证书

客户在使用Mqtt需要用到SSL/TLS证书认证时，可以打开SSL/TLS页面加载证书。

SSL有两种连接方式，默认不启用SSL安全连接：

单向验证——需要上传CA文件到网关，当网关与broker连接时，网关作为客户端提供证书供broker验证。CA文件由云服务商提供。
双向验证——需要上传CA文件、Cert文件、KEY文件到网关，当网关与broker连接时，网关与broker均向对方提供证书。CA文件、Cert文件、KEY文件均由云服务商提供。

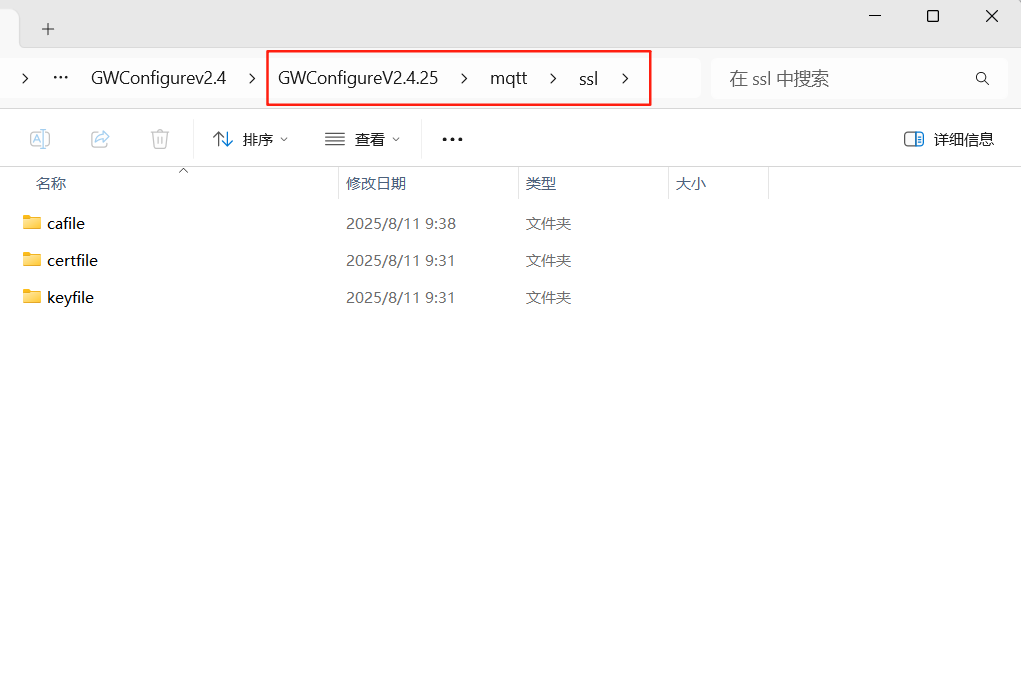

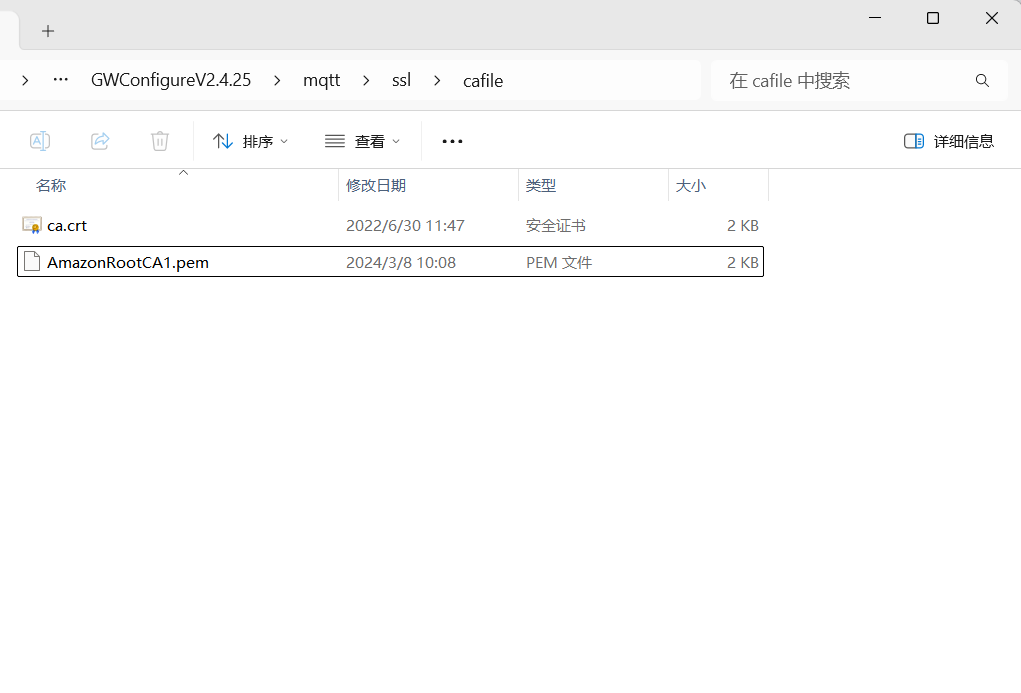

证书内容保存在【\GWConfigureV2.4.25\mqtt\ssl\cafile】路径下，如果客户需要可以在指定路径下添加证书。重新加载Mqtt页面即可。

工程编辑完成后，使用模板下载将证书下载到网关中。

遗嘱配置（Last Will and Testament）

遗嘱是当网络连接断开时，客户端根据主题发布消息。启用遗嘱时需要设置遗嘱主题和遗嘱消息。默认不启用遗嘱。

图5 mqtt User Last Will and Testament

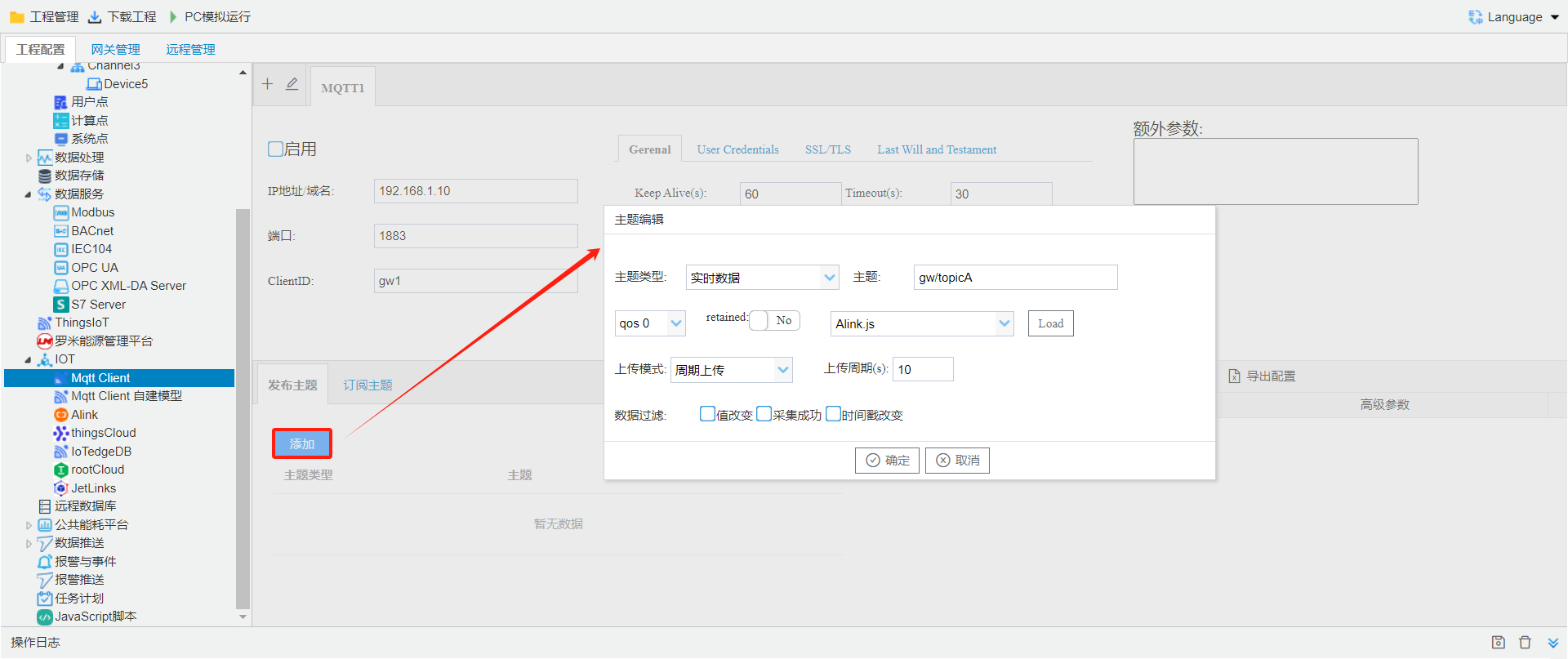

添加实时数据发布主题并配置。

图92 添加发布主题配置实时数据主题窗口包括以下配置项：

主题类型：MQTT发布主题的类型。包含(实时数据主题、离线数据、连接、子设备状态推送、事件推送)

主题：用户自定义数据推送主题的名称。

QoS：传输消息等级，默认为qos0

qos0：最多一次的传输。也就是发出去就删掉。（速度快）

qos1：至少一次的传输。发出去之后必须等待ack，没有ack，就要找时机重发

qos2：只有一次的传输。消息id将拥有一个简单的生命周期。（可靠性高）

retained：默认为No

Yes：表示发送的消息需要一直持久保存（不受服务器重启影响），不但要发送给当前的订阅者，并且以后新来的订阅了此Topic name的订阅者会马上得到推送。备注：当订阅该Topic的客户端上线后，只会接收到最新的一条消息。

No：仅仅为当前订阅者推送此消息。

上传模式：mqtt发布消息的模式。包含(周期上传、整点上传、采集即上传)

数据过滤：以Tag点的值改变、是否采集成功（质量戳）和时间戳改变作为上传条件。

模板：数据上传的格式，用户可以通过下拉框选择已有的模板。可根据用户需求定制模板。

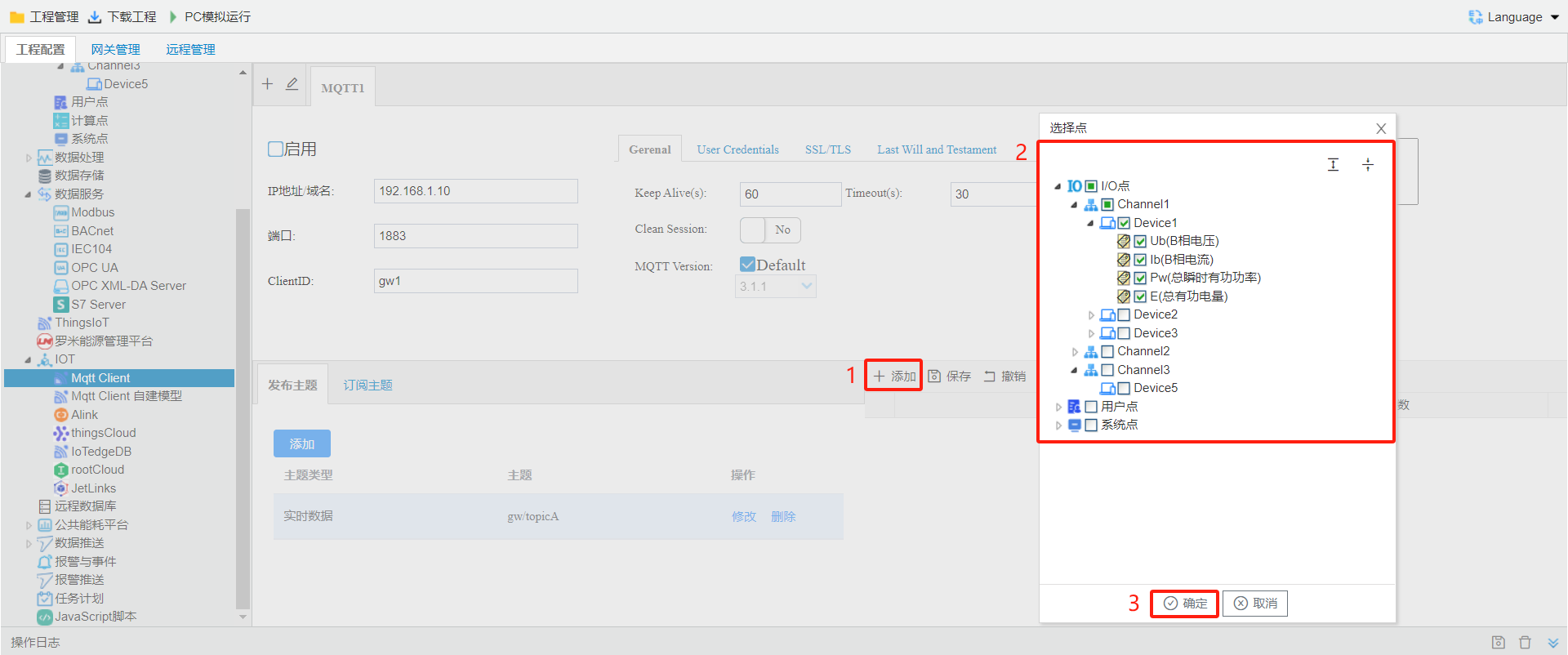

添加Mqtt推送点

选中一个主题后，添加推送点

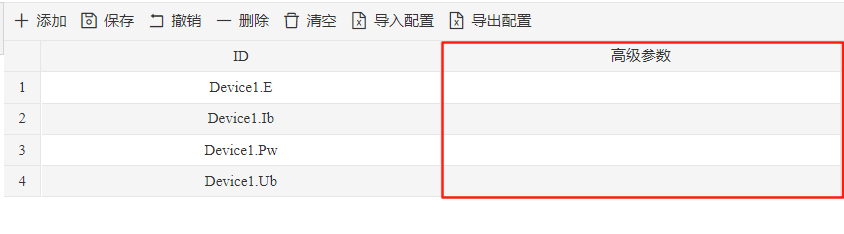

高级参数

如果需要在mqtt上传的数据点添加额外的属性字段，可以添加“高级参数”（JSON对象格式）。在Mqtt Client页面点击“添加”按钮，选择需要上传的Tag点，双击Tag点，在“高级参数”字段中添加所需要的json对象，如{"unit":"摄氏度"}。该操作需要配合模板使用。

模板说明

Mqtt Client页面的主题中，实时数据、查询、控制、控制返回、重启的主题具有模板功能。

实时数据

目前支持8种模板。

default.js：因为生成的json格式中不包含质量戳，所以需要在“数据过滤”中勾选“采集成功”，生成的json格式如下：

{
    "Device1":{
        "tag0001":2,
        "tag0002":3,
        "tag0003":1.23,
        "tag0004":0,
        "tag0005":0,
        "tag0006":0,
        "tag0007":0,
        "tag0008":0,
        "tag0009":0
    },
    "clientid":"gw1",
    "system":{
        "TIME_DAY":19,
        "TIME_HOUR":17,
        "TIME_MINUTE":38,
        "TIME_MONTH":6,
        "TIME_SECOND":55,
        "TIME_WDAY":3,
        "TIME_YEAR":2019
    },
    "time":"1560937137"
}

Alink.js：因为生成的json格式中不包含质量戳，所以需要在“数据过滤”中勾选“采集成功”，生成的json格式如下：

{
    "id":"1",
    "method":"thing.event.property.post",
    "params":{
        "Device1_tag0001":2,
        "Device1_tag0002":3,
        "Device1_tag0003":1.23,
        "Device1_tag0004":0,
        "Device1_tag0005":0,
        "Device1_tag0006":0,
        "Device1_tag0007":0,
        "Device1_tag0008":0,
        "Device1_tag0009":0,
        "system_TIME_DAY":19,
        "system_TIME_HOUR":17,
        "system_TIME_MINUTE":43,
        "system_TIME_MONTH":6,
        "system_TIME_SECOND":43,
        "system_TIME_WDAY":3,
        "system_TIME_YEAR":2019
    },
    "version":"1.0"
}

查询

default.js：只解析向查询主题发送如下json格式的数据，可以进行仪表下所有数据点的查询和指定数据点的查询。

{"operate":"read","devices":[
  {"deviceCode":"Device1","tags":null},
  {"deviceCode":"Device2",
  "tags":[
        {"tagCode":"tag0008"}
      ]
    }
  ]
}

控制

Alink.js：只解析向控制主题发送如下json格式的数据，可以同时下发多个数据点的控制。

{
    "method":"thing.service.property.set",
    "id":"763382906",
    "params":{
        "Device1_tag0001":0
    },
    "version":"1.0.0"
}

default.js：只解析向控制主题发送如下json格式的数据，可以同时下发多个数据点的控制。

[
    {
        "operate":"write",
        "deviceCode":"Device1",
        "tagCode":"tag0001",
        "val":"10"
    },
    {
        "operate":"write",
        "deviceCode":"Device2",
        "tagCode":"tag0002",
        "val":"20"
    }
]

控制返回

default.js：和上述控制主题中default.js配合使用，每操作结束一个数据点，通过控制响应发布的主题发布如下如下json格式数据。

{
    "deviceCode":"Device1",
    "message":"写操作返回信息",
    "status":true/false,
    "tagCode":"tag0001",
    "value":"10"
}

defaultEx.js：和上述控制主题中defaultEx.js配合使用，每操作结束一个数据点，通过控制响应发布的主题发布如下如下json格式数据。

{
    "deviceCode":"Device1",
    "message":"写操作返回信息",
    "seq":1,
    "status":true/false,
    "tagCode":"tag0001",
    "value":"10"
}

LM IoT.js：和上述控制主题中LM IoT.js配合使用，每操作结束一个数据点，通过控制响应发布的主题发布如下如下json格式数据。

{
    "type":"write",
    "time":"1557136546",
    "seq":"230",
    "clientid":"gw1",
    "devices":{
        "deviceid":"Device1",
        "tagcode":"tag0001",
        "value":"63",
        "status":"true/false"
    }
}

重启

default.js：向重启主题发布如下json格式是网关重启（GC运行工程时订阅到消息不会重启电脑）。

{
    "operate":"reboot"
}

LM IoT.js：向重启主题发布如下json格式，网关对clientid进行验证判断是否重启网关（GC运行工程时订阅到消息不会重启电脑）。

{
    "type":"reboot",
    "time":"1557136546",
    "seq":"230",
    "clientid":"gw1"
}
