7.2 Mqtt Client
用于配置Mqtt连接属性、发布订阅的主题、需要上传的tag点等。

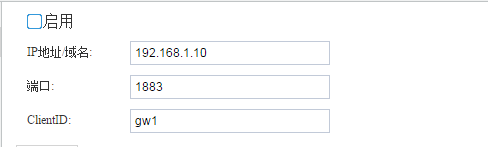

7.2.1 基础连接属性
- 勾选“启用”框，网关开启MQTT客户端；
- IP地址/域名、端口：MQTT broker的IP/域名、端口号（默认1883）；
- ClientID：客户端唯一标识，不可重复。broker和Mqtt客户端通过 ClientID 保持唯一的 TCP 连接，如出现重复ClientID，则broker会踢掉前一个。
7.2.2 进阶连接属性
基本配置（Gerenal）
Keep Alive(s)：心跳，客户端在Connect的时候设置 Keep Alive 时长。如果服务端在 1.5 * KeepAlive 时间内没有收到客户端的报文，它必须断开客户端的网络连接，默认为60秒。
Timeout(s)：定义客户端发送信息到云端响应的最大时间间隔，客户端超过时间没有得到相应后会主动中断连接，默认为30秒。
Clean Session：
NO——开启会话重用机制。网络断开重连后，恢复之前的Session信息。需要客户端和服务器有 相关Session持久化机制。
YES——关闭会话重用机制。每次Connect都是一个新Session，会话仅持续和网络连接同样长的 时间。
登录凭证（User Credentials）
用户名、密码：根据broker的配置，确定mqtt连接时是否需要用户名、密码的验证。

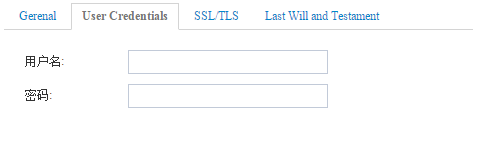

图6-3 mqtt User Credentials 通信加密（SST/TLS）
SSL有两种连接方式，默认不启用SSL安全连接：
单向验证——需要上传CA文件到网关，当网关与broker连接时，网关作为客户端提供证书供broker验证。CA文件由云服务商提供。
双向验证——需要上传CA文件、Cert文件、KEY文件到网关，当网关与broker连接时，网关与broker均向对方提供证书。CA文件、Cert文件、KEY文件均由云服务商提供。
上传证书到网关：在GC上点“网关管理”，然后点“搜索网关”，在网关列表中点击要下载证书的网关IP，再点“系统设置”，在弹出的对话框中点“开发者模式”，输入密码：luomi，点“下载MQTT证书”按钮，在弹出的对话框中选择好CA文件、Cert文件、KEY文件，然后点“确定”开始下载证书到网关。
遗嘱配置（Last Will and Testament）
遗嘱是当网络连接断开时，客户端根据主题发布消息。启用遗嘱时需要设置遗嘱主题和遗嘱消息。
默认不启用遗嘱。
7.2.3 发布、订阅主题配置
7.2.3.1 周期上传
实时数据发布主题：多主题、多频率、不同格式上传
可通过增删改按钮对实时数据主题进行操作，每个主题可以使用不同的主题配置、不同的上传频率、不同的数据过滤方式、不同的数据格式模板等。
添加的主题会显示到实时主题下拉列表中。选择下拉列表中一个主题，点击右侧“添加”按钮，选择该主题上传的Tag点。
实时数据主题窗口包括以下配置项：
QoS：传输消息等级，默认为qos0
- qos0：最多一次的传输。也就是发出去就删掉。（速度快）
- qos1：至少一次的传输。发出去之后必须等待ack，没有ack，就要找时机重发
- qos2： 只有一次的传输。消息id将拥有一个简单的生命周期。（可靠性高）
retained：默认为No
- Yes：表示发送的消息需要一直持久保存（不受服务器重启影响），不但要发送给当前的订阅者，并且以后新来的订阅了此Topic name的订阅者会马上得到推送。 备注：当订阅该Topic的客户端上线后，只会接收到最新的一条消息。
- No：仅仅为当前订阅者推送此消息。
上传周期：mqtt发布消息的频率。
- 数据过滤：以Tag点的值改变、是否采集成功（质量戳）和时间戳改变作为上传条件。
- 模板：数据上传的格式，用户可以通过下拉框选择已有的模板。可根据用户需求定制模板。
控制主题
可通过控制订阅的主题和控制响应发布的主题对设备进行写操作，每个主题可以使用不同的主题配置、不同的数据格式模板等。
支持添加多个MQTT客户端
当需要转发数据到多个MQTT服务器端时，可以单击“Mqtt Client”页面中的“+”号，在弹出的对话框中输入MQTT客户端的名称，单点“确定”，然后配置好MQTT服务器的连接参数即可。
拓展主题

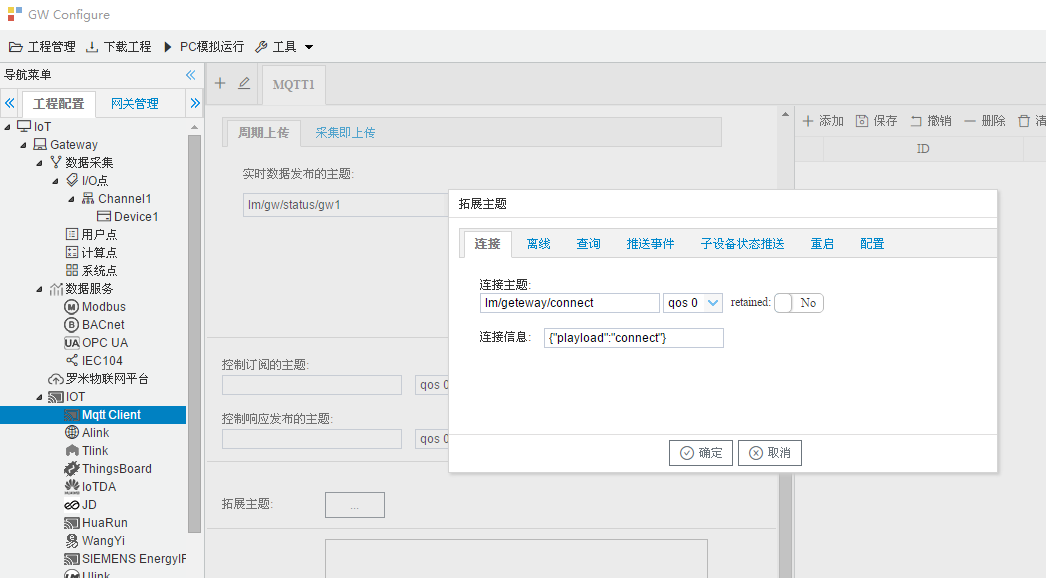

连接主题：mqtt连接成功时，将填写的字符串发布到相应的主题。
7.2.3.2 采集即上传
当任意数据点采集到数据时，会即时上传，可设置实时数据主题，数据过滤方式和模板。控制主题、拓展主题与周期上传配置相同。
离线数据发布：详见6.3章节
查询数据主题：在配置界面中“查询数据订阅的主题”一项输入需要订阅的主题，当选中default.js时，网关订阅到如下格式的数据，就进行数据查询的操作，网关会在“查询数据发布的主题”发布此次查询到的结果。
{"operate":"read","devices":[
{"deviceCode":"Device_1","tags":null},
{"deviceCode":"Device_2",
"tags":[
{"tagCode":"tag0008"}
]
}
]
}
- 推送事件主题：如果在“报警与事件”(8.1章节)当中配置了报警事件，当报警事件触发或者解除时，网关通过推送事件的主题将该事件发布到Broker。

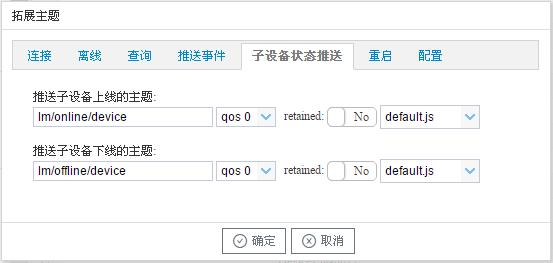

- 子设备状态推送主题：子设备为网关通讯的设备，在子设备上线和下线时会将状态推送到配置主题。
- 写操作主题：在配置界面中“写操作订阅的主题”一项输入需要订阅的主题，当选中default.js时，发布如下格式的数据，网关进行相应的写操作。
[
{
"operate":"write",//操作类型
"deviceCode":"Device1",//采集协议页面中的设备名称
"tagCode":"tag0001",//数据点的名称
"val":"10"//需要写入的数值，字符串类型
}
]
在网关写操作结束，网关会在“控制响应发布的主题”发布此次查询到的结果。以default.js为例。
{
"deviceCode":"Device1", //采集协议页面中的设备名称
"message":"写操作返回信息",
"status":true, // true表示写操作成功，false表示写操作失败
"tagCode":"tag0001", //数据点的名称
"value":"10" //写入的数值，字符串类型
}
- 重启网关主题：在配置界面中“重启网关订阅的主题”一项输入需要订阅的主题，订阅到如下所示的格式的数据，重启网关。
{"operate":"reboot"}
- 配置网关主题：将GC配置生成的数据库文件读取成二进制字符串并转化成字节发布到配置网关的主题当中，实现远程配置网关（数据库文件的路径为：[GC安装目录]/Project/[工程名]/Gateway.db）。

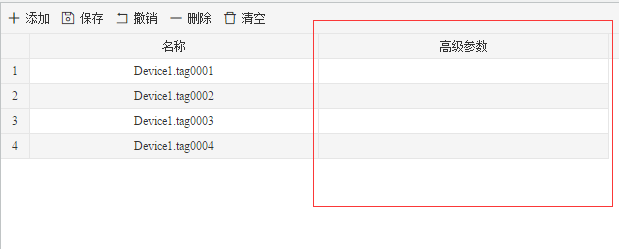

高级参数
如果需要在mqtt上传的数据点添加额外的属性字段，可以添加“高级参数”（JSON对象格式）。
在Mqtt Client页面点击“添加”按钮，选择需要上传的Tag点，双击Tag点，在“高级参数”字段中添加所需要的json对象，如{"unit":"摄氏度"}。
该操作需要配合模板使用。
7.2.4 模板说明
Mqtt Client页面的主题中，实时数据、查询、控制、控制返回、重启的主题具有模板功能。
实时数据
目前支持8种模板。
- default.js：因为生成的json格式中不包含质量戳，所以需要在“数据过滤”中勾选“采集成功”，生成的json格式如下：
{
"Device1":{
"tag0001":2,
"tag0002":3,
"tag0003":1.23,
"tag0004":0,
"tag0005":0,
"tag0006":0,
"tag0007":0,
"tag0008":0,
"tag0009":0
},
"clientid":"gw1",
"system":{
"TIME_DAY":19,
"TIME_HOUR":17,
"TIME_MINUTE":38,
"TIME_MONTH":6,
"TIME_SECOND":55,
"TIME_WDAY":3,
"TIME_YEAR":2019
},
"time":"1560937137"
}
- DCC.js：生成的json格式如下：
{
"Device1":[
{
"description":"",
"deviceCode":"Device1",
"id":"Device1.tag0001",
"objectType":"AV",
"status":"Good",
"tagCode":"tag0001",
"timestamp":1560937562,
"val":"2.000000"
},
{
"description":"",
"deviceCode":"Device1",
"id":"Device1.tag0002",
"objectType":"AV",
"status":"Good",
"tagCode":"tag0002",
"timestamp":1560937562,
"val":"3.000000"
},
{
"description":"",
"deviceCode":"Device1",
"id":"Device1.tag0003",
"objectType":"AV",
"status":"Good",
"tagCode":"tag0003",
"timestamp":1560937562,
"val":"1.230000"
},
{
"description":"",
"deviceCode":"Device1",
"id":"Device1.tag0004",
"objectType":"AV",
"status":"Good",
"tagCode":"tag0004",
"timestamp":1560937562,
"val":"0.000000"
},
{
"description":"",
"deviceCode":"Device1",
"id":"Device1.tag0005",
"objectType":"AV",
"status":"Good",
"tagCode":"tag0005",
"timestamp":1560937562,
"val":"0.000000"
},
{
"description":"",
"deviceCode":"Device1",
"id":"Device1.tag0006",
"objectType":"AV",
"status":"Good",
"tagCode":"tag0006",
"timestamp":1560937562,
"val":"0.000000"
},
{
"description":"",
"deviceCode":"Device1",
"id":"Device1.tag0007",
"objectType":"AV",
"status":"Good",
"tagCode":"tag0007",
"timestamp":1560937562,
"val":"0.000000"
},
{
"description":"",
"deviceCode":"Device1",
"id":"Device1.tag0008",
"objectType":"AV",
"status":"Good",
"tagCode":"tag0008",
"timestamp":1560937562,
"val":"0.000000"
},
{
"description":"",
"deviceCode":"Device1",
"id":"Device1.tag0009",
"objectType":"AV",
"status":"Good",
"tagCode":"tag0009",
"timestamp":1560937562,
"val":"0.000000"
}
],
"clientid":"gw1",
"time":"1560937563"
}
- Alink.js：因为生成的json格式中不包含质量戳，所以需要在“数据过滤”中勾选“采集成功”，生成的json格式如下：
{
"id":"1",
"method":"thing.event.property.post",
"params":{
"Device1_tag0001":2,
"Device1_tag0002":3,
"Device1_tag0003":1.23,
"Device1_tag0004":0,
"Device1_tag0005":0,
"Device1_tag0006":0,
"Device1_tag0007":0,
"Device1_tag0008":0,
"Device1_tag0009":0,
"system_TIME_DAY":19,
"system_TIME_HOUR":17,
"system_TIME_MINUTE":43,
"system_TIME_MONTH":6,
"system_TIME_SECOND":43,
"system_TIME_WDAY":3,
"system_TIME_YEAR":2019
},
"version":"1.0"
}
- HuaYuan.js：生成的json格式如下：
{
"ClientId":"gw1",
"Devices":[
{
"DeviceName":"Device1",
"Tags":[
{
"PickTime":"2019-06-19 17:46:52",
"Status":"Good",
"TagCode":"tag0001",
"Val":"2.000000"
},
{
"PickTime":"2019-06-19 17:46:52",
"Status":"Good",
"TagCode":"tag0002",
"Val":"3.000000"
},
{
"PickTime":"2019-06-19 17:46:52",
"Status":"Good",
"TagCode":"tag0003",
"Val":"1.230000"
},
{
"PickTime":"2019-06-19 17:46:52",
"Status":"Good",
"TagCode":"tag0004",
"Val":"0.000000"
},
{
"PickTime":"2019-06-19 17:46:52",
"Status":"Good",
"TagCode":"tag0005",
"Val":"0.000000"
},
{
"PickTime":"2019-06-19 17:46:52",
"Status":"Good",
"TagCode":"tag0006",
"Val":"0.000000"
},
{
"PickTime":"2019-06-19 17:46:52",
"Status":"Good",
"TagCode":"tag0007",
"Val":"0.000000"
},
{
"PickTime":"2019-06-19 17:46:52",
"Status":"Good",
"TagCode":"tag0008",
"Val":"0.000000"
},
{
"PickTime":"2019-06-19 17:46:52",
"Status":"Good",
"TagCode":"tag0009",
"Val":"0.000000"
}
]
}
],
"UploadTime":"2019-06-19 17:46:53"
}
- InfluxDB.js：生成的json格式如下：
[
{
"description":"",
"id":"gw1.Device1.tag0001",
"objectType":"AV",
"status":"Good",
"time":"1560966486",
"val":2
},
{
"description":"",
"id":"gw1.Device1.tag0002",
"objectType":"AV",
"status":"Good",
"time":"1560966486",
"val":3
},
{
"description":"",
"id":"gw1.Device1.tag0003",
"objectType":"AV",
"status":"Good",
"time":"1560966486",
"val":1.23
},
{
"description":"",
"id":"gw1.Device1.tag0004",
"objectType":"AV",
"status":"Good",
"time":"1560966486",
"val":0
},
{
"description":"",
"id":"gw1.Device1.tag0005",
"objectType":"AV",
"status":"Good",
"time":"1560966486",
"val":0
},
{
"description":"",
"id":"gw1.Device1.tag0006",
"objectType":"AV",
"status":"Good",
"time":"1560966486",
"val":0
},
{
"description":"",
"id":"gw1.Device1.tag0007",
"objectType":"AV",
"status":"Good",
"time":"1560966486",
"val":0
},
{
"description":"",
"id":"gw1.Device1.tag0008",
"objectType":"AV",
"status":"Good",
"time":"1560966486",
"val":0
},
{
"description":"",
"id":"gw1.Device1.tag0009",
"objectType":"AV",
"status":"Good",
"time":"1560966486",
"val":0
}
]
- JinHe.js：因为生成的json格式中不包含质量戳，所以需要在“数据过滤”中勾选“采集成功”，生成的json格式如下：
{
"Device1":[
{
"id":"Device1.tag0001",
"tsp":"2019-06-19 17:48:50",
"val":"2.000000"
},
{
"id":"Device1.tag0002",
"tsp":"2019-06-19 17:48:50",
"val":"3.000000"
},
{
"id":"Device1.tag0003",
"tsp":"2019-06-19 17:48:50",
"val":"1.230000"
},
{
"id":"Device1.tag0004",
"tsp":"2019-06-19 17:48:50",
"val":"0.000000"
},
{
"id":"Device1.tag0005",
"tsp":"2019-06-19 17:48:50",
"val":"0.000000"
},
{
"id":"Device1.tag0006",
"tsp":"2019-06-19 17:48:50",
"val":"0.000000"
},
{
"id":"Device1.tag0007",
"tsp":"2019-06-19 17:48:50",
"val":"0.000000"
},
{
"id":"Device1.tag0008",
"tsp":"2019-06-19 17:48:50",
"val":"0.000000"
},
{
"id":"Device1.tag0009",
"tsp":"2019-06-19 17:48:50",
"val":"0.000000"
}
],
"clientid":"gw1",
"time":"2019-06-19 17:48:51"
}
- LMIoT.js：因为生成的json格式中不包含质量戳，所以需要在“数据过滤”中勾选“采集成功”，生成的json格式如下：
{
"clientid":"gw1",
"devices":[
{
"deviceid":"Device1",
"status":"1",
"tags":{
"tag0001":"2.000000",
"tag0002":"3.000000",
"tag0003":"1.230000",
"tag0004":"0.000000",
"tag0005":"0.000000",
"tag0006":"0.000000",
"tag0007":"0.000000",
"tag0008":"0.000000",
"tag0009":"0.000000"
}
}
],
"seq":"3",
"system":{
"deviceid":"system",
"tags":{
"TIME_DAY":"19",
"TIME_HOUR":"17",
"TIME_MINUTE":"50",
"TIME_MONTH":"6",
"TIME_SECOND":"3",
"TIME_WDAY":"3",
"TIME_YEAR":"2019"
}
},
"time":"1560937804",
"type":"data"
}
- Tlink.js：因为生成的json格式中不包含质量戳，所以需要在“数据过滤”中勾选“采集成功”，生成的json格式如下：
{
"sensorDatas":[
{
"addTime":"2019-06-19 17:51:15",
"flag":"Device1.tag0001"
},
{
"addTime":"2019-06-19 17:51:15",
"flag":"Device1.tag0002"
},
{
"addTime":"2019-06-19 17:51:15",
"flag":"Device1.tag0003"
},
{
"addTime":"2019-06-19 17:51:15",
"flag":"Device1.tag0004"
},
{
"addTime":"2019-06-19 17:51:15",
"flag":"Device1.tag0005"
},
{
"addTime":"2019-06-19 17:51:15",
"flag":"Device1.tag0006"
},
{
"addTime":"2019-06-19 17:51:15",
"flag":"Device1.tag0007"
},
{
"addTime":"2019-06-19 17:51:15",
"flag":"Device1.tag0008"
},
{
"addTime":"2019-06-19 17:51:15",
"flag":"Device1.tag0009"
}
]
}
查询
- default.js：只解析向查询主题发送如下json格式的数据，可以进行仪表下所有数据点的查询和指定数据点的查询。
{"operate":"read","devices":[
{"deviceCode":"Device1","tags":null},
{"deviceCode":"Device2",
"tags":[
{"tagCode":"tag0008"}
]
}
]
}
- LMIoT.js：只解析向查询主题发送如下json格式的数据，可以进行仪表下所有数据点的查询。
{
"type": "inquire",
"time": "1557136546",
"seq": "230",
"clientid": "gw1",
"devices": [
"Device1",
"Device2"
]
}
查询返回
- default.js：查询结束后通过“查询数据发布的主题”发布如下json格式的数据：
{
"Device1":{
"tag0001":2,
"tag0002":3,
"tag0003":1.23,
"tag0004":0,
"tag0005":0,
"tag0006":0,
"tag0007":0,
"tag0008":0,
"tag0009":0
},
"clientid":"gw1",
"time":"1560938379"
}
- LMIoT.js：查询结束后通过“查询数据发布的主题”发布如下json格式的数据：
{
"clientid":"gw1",
"devices":[
{
"deviceid":"Device1",
"status":"1",
"tags":{
"tag0001":"2.000000",
"tag0002":"3.000000",
"tag0003":"1.230000",
"tag0004":"0.000000",
"tag0005":"0.000000",
"tag0006":"0.000000",
"tag0007":"0.000000",
"tag0008":"0.000000",
"tag0009":"0.000000"
}
},
{
"deviceid":"Device2",
"status":"0",
"tags":{
}
}
],
"seq":"0",
"time":"1560938617",
"type":"inquireResp"
}
控制
- Alink.js：只解析向控制主题发送如下json格式的数据，可以同时下发多个数据点的控制。
{
"method":"thing.service.property.set",
"id":"763382906",
"params":{
"Device1_tag0001":0
},
"version":"1.0.0"
}
- default.js：只解析向控制主题发送如下json格式的数据，可以同时下发多个数据点的控制。
[
{
"operate":"write",
"deviceCode":"Device1",
"tagCode":"tag0001",
"val":"10"
},
{
"operate":"write",
"deviceCode":"Device2",
"tagCode":"tag0002",
"val":"20"
}
]
- defaultEx.js：和default.js的区别在于解析的json中每个数据点都包含顺序号seq，有于控制返回相应的顺序号，如下所示。
[
{
"operate":"write",
"seq":1,
"deviceCode":"Device1",
"tagCode":"tag0001",
"val":"10"
},
{
"operate":"write",
"seq":1,
"deviceCode":"Device2",
"tagCode":"tag0002",
"val":"20"
}
]
- LMIoT.js：只解析向控制主题发送如下json格式的数据，包含顺序号，对clientid进行验证判断是否进行数据点的控制。
{
"type":"write",
"time":"1557136546",
"seq":"230",
"clientid":"gw1",
"devices":{
"deviceid":"Device1",
"tagcode":"tag0001",
"value":"63"
}
}
- Tlink.js：只解析向控制主题发送如下json格式的数据，可以同时下发多个数据点的控制。其中flag即为GC中的数据点ID。
{
"sensorDatas":[
{
"sensorsId":200302860,
"value":"1111",
"flag":"D1.tag0002"
}
],
"down":"down"
}
控制返回
- default.js：和上述控制主题中default.js配合使用，每操作结束一个数据点，通过控制响应发布的主题发布如下如下json格式数据。
{
"deviceCode":"Device1",
"message":"写操作返回信息",
"status":true/false,
"tagCode":"tag0001",
"value":"10"
}
- defaultEx.js：和上述控制主题中defaultEx.js配合使用，每操作结束一个数据点，通过控制响应发布的主题发布如下如下json格式数据。
{
"deviceCode":"Device1",
"message":"写操作返回信息",
"seq":1,
"status":true/false,
"tagCode":"tag0001",
"value":"10"
}
- LMIoT.js：和上述控制主题中LMIoT.js配合使用，每操作结束一个数据点，通过控制响应发布的主题发布如下如下json格式数据。
{
"type":"write",
"time":"1557136546",
"seq":"230",
"clientid":"gw1",
"devices":{
"deviceid":"Device1",
"tagcode":"tag0001",
"value":"63",
"status":"true/false"
}
}
重启
- default.js：向重启主题发布如下json格式是网关重启（GC运行工程时订阅到消息不会重启电脑）。
{
"operate":"reboot"
}
- LMIoT.js：向重启主题发布如下json格式，网关对clientid进行验证判断是否重启网关（GC运行工程时订阅到消息不会重启电脑）。
{
"type":"reboot",
"time":"1557136546",
"seq":"230",
"clientid":"gw1"
}
